CHT51

Opis

Przyciski CHT51 SENSORswitch przeznaczone są do bezpośredniego klejenia do szyb zespolonych (szkło podwójne). Dwustronne działanie i przełączanie za pomocą lekkiego dotyku na tafli szkła.Dzięki temu nadają się do działania od wewnątrz i od zewnątrz pojazdu lub budynków gdzie zastosowano podwójne szyby. Do ich instalacji i stosowania nie jest potrzebny otwór w szybie.

Jako przyciski otwierania drzwi przyciski CHT51 SENSORswitch nadają się do pracy ciągłej o wysokiej częstotliwości w transporcie pasażerskim i technologii budowlanej. Przyciski zapewniają optyczne informacje zwrotne za pośrednictwem 16 jasnych diod LED. Zgodnie z wymaganiami TSI-PRM dla osób o ograniczonej mobilności, pierścień zewnętrzny może być wyposażony w alfabet Braila i uwypuklone piktogramy.

CAPTRON może udzielić indywidualnej porady, abyś mógł wybrać idealny produkt z serii CHT51 dla wymaganych specyfikacji i zastosowań. Skontaktuj się z nami: Wsparcie CAPTRON

Pobieranie

csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT51-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
Katalog "Kapazitive SENSORtaster"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-Redesign-CHT51-CHT51-Flyer_15acadb8b9
Przeprojektowany SENSORswitch CHT5-CHT51

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitch-CHT5-51-Betriebsanleitung_6d5588d863
Betriebsanleitung CHT5-51-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Certyfikat SENSORswitch CHT5 "EN 45545"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
TSI-PRM dokumentacja techniczna "SENSORswitch"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-Industrial-Automation-Brochure_96fdc46651
Broschüre "Industrie Automation"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Certyfikat dla normy ECE R 118

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
Lista symboli "Czujniki pojemnościowe SENSORswitch"

SENSORswitch

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL

Kluczowe parametry

    • Samoprzylepne
      Nie wymaga śrub.
    • Przełączanie przez podwójne szkło
      Nie ma potrzeby wiercenia otworów w szybach.
    • Sterowanie dwustronne
      Może być aktywowany od wewnątrz i zewnątrz.
    • Informacje zwrotne
      Wizualna informacja zwrotna za pośrednictwem 16 diod LED.
    • Wandaloodproność
      Czujnik nie może zostać zniszczony
      przez płomień zapalniczki lub silne uderzenia.
    • 100% wodo- i olejoodporny - IP69K
      Czujnik całkowicie zalany w żywicą.
    • Wysoka żywotność
      Ponad 100 milionów cykli (wyjście tranzystorowe).
    • Brak barier
      Brail i wypukłe szewrony na kolorowym pierścieniu,
      powierzchnia robocza 25 cm².
    • Certyfikat TSI-PRM (w zależności od modelu)
      Na mocy dyrektywy 1300/2014.

Produkty

csm_CAPTRON-SENSORswitches-CHT51-2__843d4caf8a

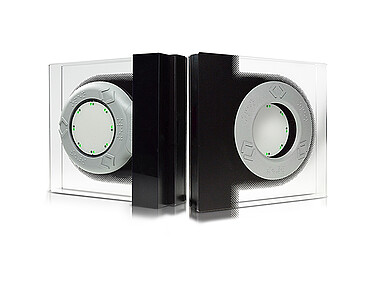

CHT51-2 (Standard)

Funkcja dwustronna na podwójnej szybie

  • Powierzchnia dotykowa Ø 63 mm
  • montaż klejony
  • 14 mm wysokości wewnątrz
  • 3,2 mm wysokości na zewnątrz
  • Nachylenie profilu 90 °



ZASTOSOWANIE: TRANSPORT PUBLICZNY |  BUDOWNICTWO

csm_CAPTRON-SENSORswitches-CHT51-2__843d4caf8a

CHT51-2/#° (Ukośny profil)

Funkcja dwustronna na podwójnej szybie

  • Powierzchnia dotykowa Ø 63 mm
  • montaż klejony
  • 14 mm wysokości wewnątrz
  • 3,2 mm wysokości na zewnątrz
  • Nachylenie profilu 84 °, 80 °, 60 °



ZASTOSOWANIE: TRANSPORT PUBLICZNY |  BUDOWNICTWO
