CHT6

Opis

Przycisk SENSORswitch CHT6 jest przeznaczony do montażu samoprzylepnego na pojedynczej szybie i przełączania dotykowego. Przycisk SENSORswitch CHT6 można przełączać z jednostronny przez pojedynczą szybę. W przypadku instalacji nie ma konieczności posiadania otworu w szybie. Zakres zastosowania obejmujetransport publiczny i technologię budowlaną aż po usługi informacyjne.

Przycisk SENSORswitch jest wyposażony w optyczną informację zwrotną. Kilka milionów cykli i niezwykle długa żywotność to cechy chrakterystyczne przycisku SENSORswitch. Dla osób niepełnosprawnych przycisk SENSORswitch jest dostępny z alfabetem brajla lub wypukłymi symbolami na zewnętrznym pierścieniu przełącznika.

Zapytaj o szczegóły: Wsparcie CAPTRON

Pobieranie

csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT6-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
Katalog "Kapazitive SENSORtaster"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-Redesign-CHT6-CHT61-Flyer_e3bb29592e
Przeprojektowany SENSORswitch CHT6-CHT61

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Certyfikat SENSORswitch CHT6 "EN 45545"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
TSI-PRM dokumentacja techniczna "SENSORswitch"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-Industrial-Automation-Brochure_96fdc46651
Broschüre "Industrie Automation"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Certyfikat dla normy ECE R 118

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
Lista symboli "Czujniki pojemnościowe SENSORswitch"

SENSORswitch

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL

Kluczowe parametry

  • Mocowanie klejone
    Nie wymaga śrub.
  • Przełączanie przez pojedyncze szkło i bezpośredni dotyk
    Bez konieczności wiercenia otworów w szybach.
  • Kontrola jednostronna
    Może być używany tylko od zewnątrz.
  • Sprzężenie zwrotne
    Wizualna informacja zwrotna za pośrednictwem 16 diod LED.
  • Wandloodpronośc
    Czujnik nie może zostać zniszczony
    przez  płomień zapalniczki lub silne uderzenia.
  • 100% wodoodporny i olejoodporny - IP69K
    Czujnik całkowicie zamknięty w żywicyj.
  • Wyskoa żywotność
    Ponad 100 milionów cykli pracy (wyjście tranzystorowe).
  • Ułatwienia
    Brajl i podniesione szewrony na kolorowym
    pierścieniu, powierzchnia robocza 25 cm².
  • Certyfikat TSI-PRM (w zależności od modelu)
    Na mocy dyrektywy 1300/2014.



Produkty

csm_CAPTRON-SENSORswitches-CHT6-2-Standard_75bacd4a97

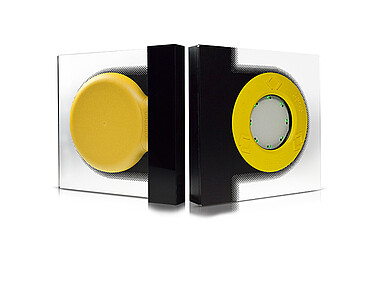

CHT6-2 (Standard)

Jednostronne funkcjonowanie na pojedynczym szkle

  • Powierzchnia dotykowa Ø 63 mm
  • montaż klejony
  • 14 mm wysokości wewnątrz
  • 3,2 mm wysokości na zewnątrz
  • Nachylenie profilu 90°



ZASTOSOWANIE: TRANSPORT PUBLICZNY | BUDOWNICTWO

csm_CAPTRON-SENSORswitches-CHT6-2-Standard_75bacd4a97

CHT6-2/#° (Ukośne krawędzie)

Funkcja jednostronna na pojedynczym szkle

  • Powierzchnia dotykowa Ø 63 mm
  • montaż klejony
  • 14 mm wysokości wewnątrz
  • 3,2 mm wysokości na zewnątrz
  • Nachylenie profilu 84 °, 80 °, 60 °



ZASTOSOWANIE:TRANSPORT PUBLICZNY | BUDOWNICTWO
