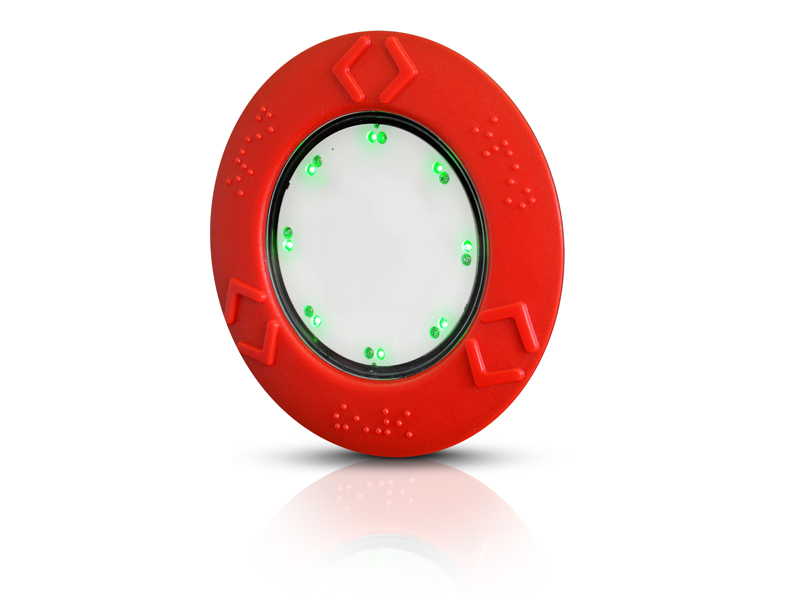

CHT9-1 (Montaż ścienny)
Opis
Idealny do montażu na blasze
- Średnica całkowita Ø 100 mm
- montaż klejony
- Otwór montażowy 69-72 mm
- Wysokość 3 mm
ZASTOSOWANIE: BUDOWNICTWO | TRANSPORT PUBLICZNY | AUTOMATYKA
- Personalizacja
symbole i kolory obudowy
- Zgodność z TSI-PRM
dostępne piktogramy i alfabet Braila
- Optyczne informacje zwrotne za pomocą diod LED
nie potrzeba siły uruchamiającej
- 100% wodoodporny i olejoodporny - IP69K
czujnik jest całkowicie zalany syntetyczą żywicą - Opcjonalnie
informacje zwrotne dotykowe (wibracje),
informacje zwrotne akustyczne (sygnał dźwiękowy)
Pobieranie CHT9-1
Usługi i Wsparcie
Grafiki produktu

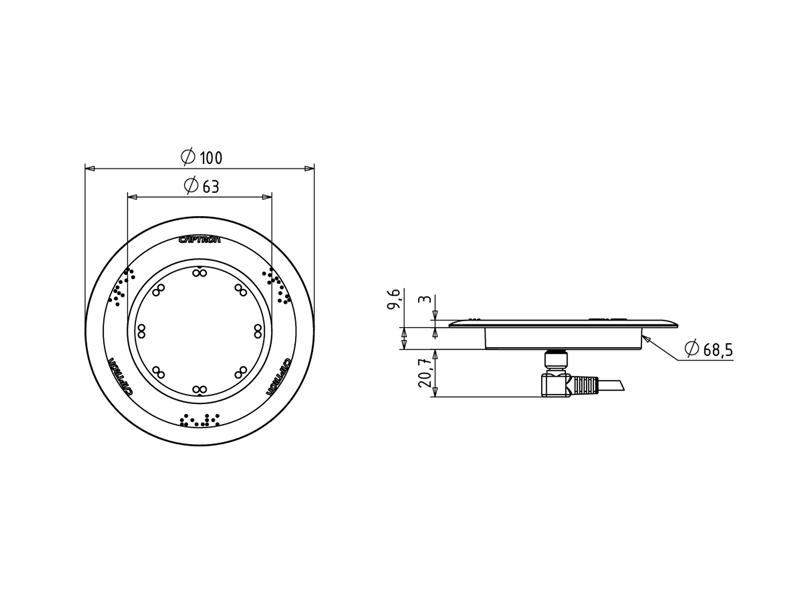

Rysunki techniczne

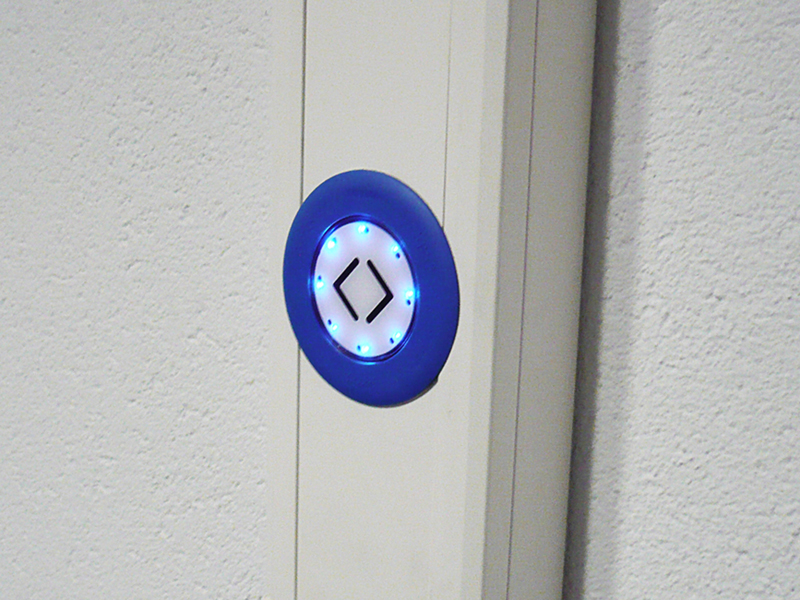

Grafiki aplikacji
Kolory obudowy
Czerwona obudowa (RAL 3020)- Żółta obudowa (RAL 1023)
- Obudowa zielona (RAL 6024)
- Błękitna obudowa (RAL 5015)
- Czarna obudowa (RAL 9017)
- Szara obudowa A (RAL 7042)
Funkcje
Dotykowa informacja zwrotna: wibracja- Informacja akustyczna: sygnał dźwiękowy
- Funkcja: dynamiczna (ograniczona długość sygnału)
- Ręczna
- Półautomatyczna
Automatyczny- Wyjście przełączające: tranzystor PNP
- Wyjście przełączające: tranzystor NPN
Specyfikacje
| Napięcie zasilania |
24V DC 12V DC (opcjonalnie) |
| Sygnał wyjściowy |
ok. 300 ms (dynamiczne) |
| Metoda montażu |
montaż klejowy |
| Feedback optyczny |
16 diod LED o zmiennym kolorze (maksymalnie 2 kolory) |
| Dotykowa informacja zwrotna |
Wibracja |
| Akustyczna informacja zwrotna |
Sygnał dźwiękowy (opcjonalnie) |
| Połączenie |
M8 JST kabel + AMP 6,3 skrętki |
| Wyjście |
PNP NPN-NO |
| Temperatura robocza |
-30°C...+80°C |
| Materiał obudowy |
Polikarbonat (PC) |
| Materiał wykonania |
Poliwęglan (PC) |
