OGLW2-70T4-2PS6
Opis
Jednostka pomiarowa TCP 70 mm
- Kompaktowa konstrukcja
- Dopasowane otwory do dokładnego pozycjonowania
- Korekta w osiach X, Y i Z.
ZASTOSOWANIE: BUDOWA INSTALACJI PRZEMYSŁOWYCH | Technika automatyzacji
- Dopasowane otwory do dokładnego pozycjonowania
Ułatwienie prac montażowych w produkcji seryjnej - Korekta w osiach X, Y i Z.
Obie osie są mierzone w jednym kroku - Obudwoa otwarty
Do pomiaru nie jest wymaganY ruch narzędzia w osi Z - Łatwa instalacja
Minimalne okablowanie i jednoczęściowa konstrukcja
Pobieranie OGLW2-70T4-2PS6
Usługi i Wsparcie
Grafiki produktu

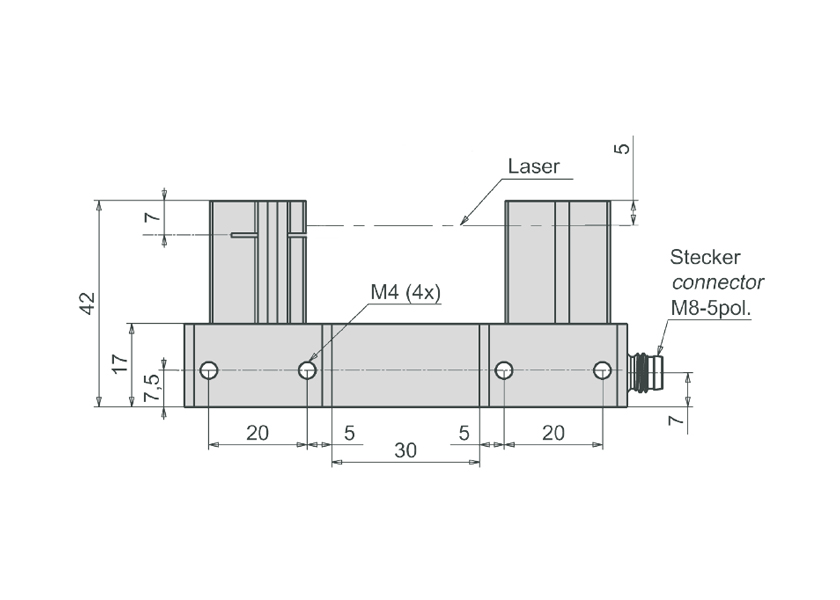

Rysunki techniczne
Kolory obudowy
Obudowa z czarnego anodowanego aluminium
Specyfikacje
| Napięcie zasilania |
12…30V DC |
| Prąd obciążenia |
Max. 200 mA na wyjście, zabezpieczenie przed zwarciem |
| Wyjście |
2xPNP-NO |
| Feedback optyczny |
żółty LED |
| Spadek napięcia |
Maks 2,5 V na wyjście przy 200 mA |
| Pobór prądu |
Maks 50 mA |
| Temperatura robocza |
-10...+50°C |
| Stopień ochrony IP |
IP65 |
| Transmiter lasera |
Czerwone światło, 650 nm, klasa 2 |
| Częstotliwość przełączania |
1 kHz |
| Rozdzielczość |
0,2 mm |
| Odtwarzalność |
0,01 mm |
| Materiał obudowy |
Aluminium (AL) |
