SC3x EC declaration of conformity
+ Pobierz
SC31 (Dwukanałowy)
Opis
Może być używany jako sterowanie dwuręczne w połączeniu z zatwierdzonym przyrządem do kondycjonowania sygnału.
- Ø 50 mm powierzchnia pomiarowa
- Niska wysokość całkowita (7 mm)
- Certyfikowany zgodnie z MCR225 i PILZ PNOZ s6
- Testowany przez TÜV SÜD (EN ISO 13849-1, EN ISO 13851)
ZASTOSOWANIE: WYKRAWANIE | PRASOWANIE I INNE
- Wizualna informacja zwrotna
zielona dioda LED (gotowy do pracy)
żółta dioda LED (uruchomiony) - Certyfikacja
Certyfikowany z przyrządami do kondycjonowania sygnału (przekaźnik MCR-225, PILZ PNOZ s6) - Może być używany ze wszystkimi standardowymi sterownikami bezpieczeństwa i przekaźnikami bezpieczeństwa
- 100% wodoszczelność i olejoszczelność - IP68
Czujnik jest w pełni hermetyczny - Konstrukcja fizyczna
M12 5-pin i M12 8-pin (6-pin zajęty) - Video
+ Bezpieczna obsługa maszyny za pomocą sterowania dwuręcznego
Pobieranie SC31 (Dwukanałowy)
Usługi i Wsparcie

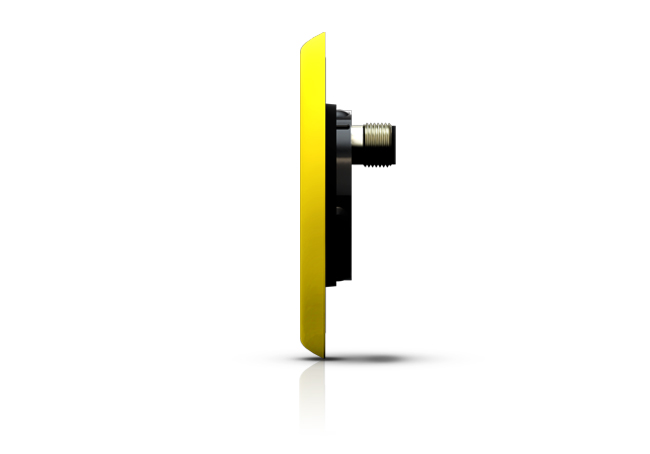

Grafiki produktu
![[Translate to Polnisch:]](/fileadmin/user_upload/data/products/st/images/SC3x/SC31_Front_650x454px.jpg "[Translate to Polnisch:]")
![[Translate to Polnisch:]](/fileadmin/user_upload/data/products/st/images/SC3x/SC31_45Grad_650x454px.jpg "[Translate to Polnisch:]")
![[Translate to Polnisch:]](/fileadmin/user_upload/data/products/st/images/SC3x/SC31_90Grad_650x454px.jpg "[Translate to Polnisch:]")

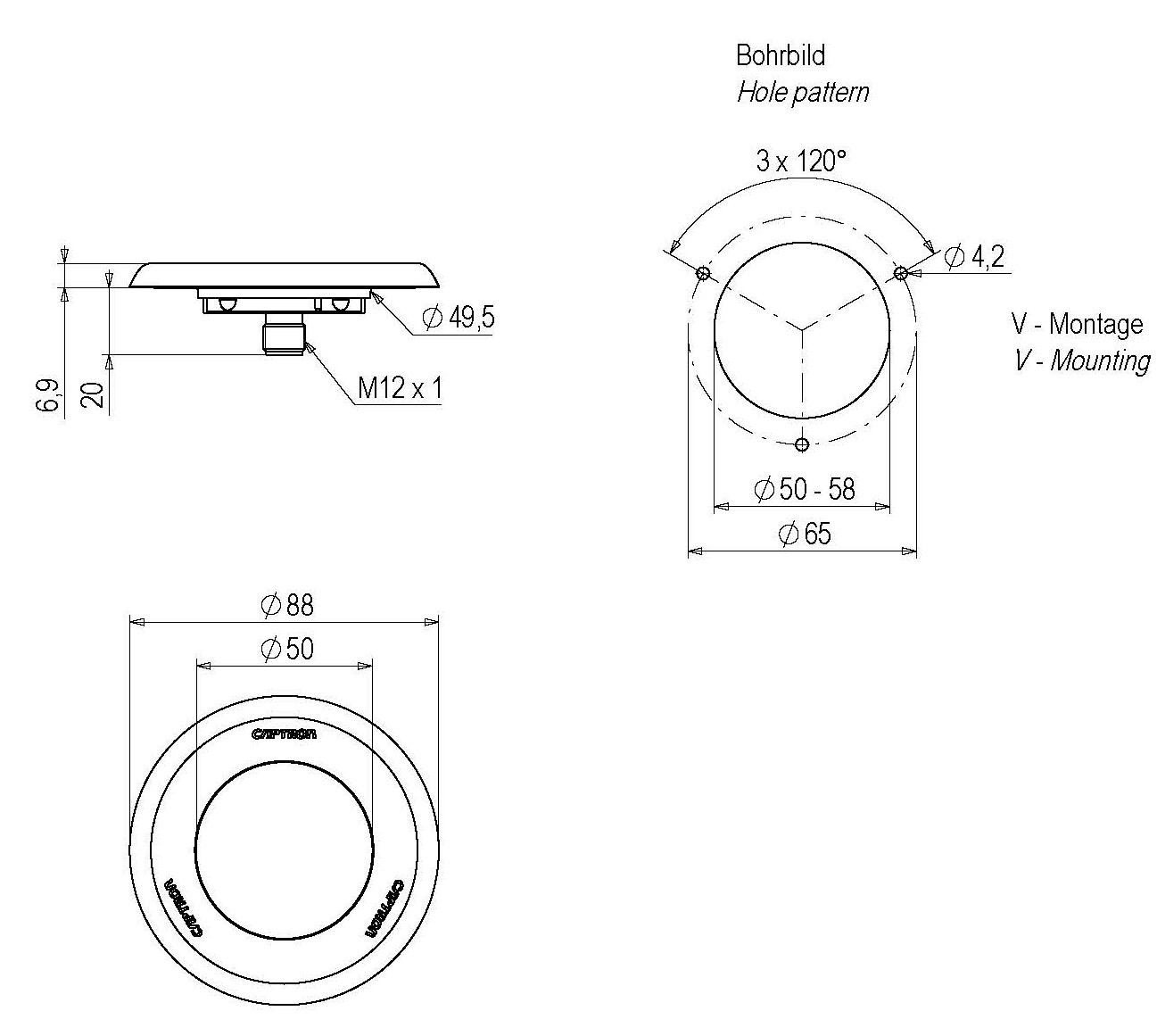

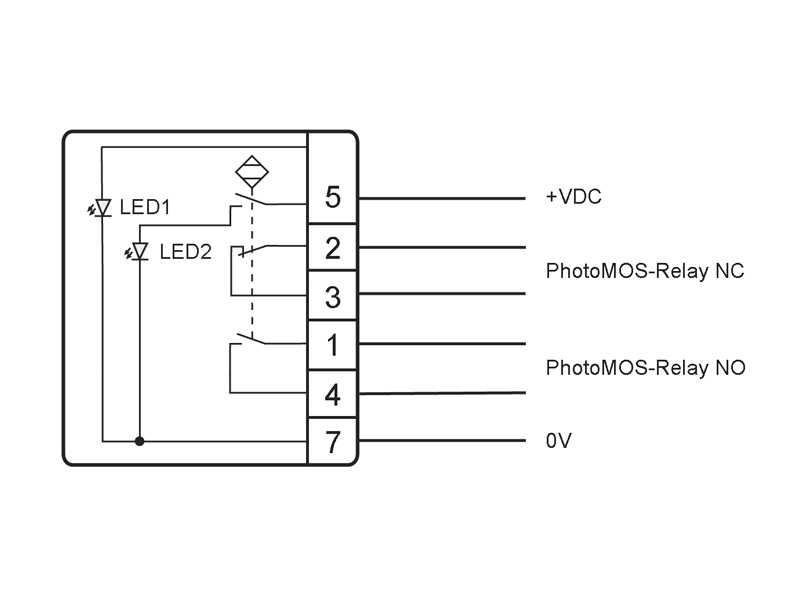

Rysunki techniczne
![[Translate to Polnisch:]](/fileadmin/user_upload/data/products/st/drawings/Ma%C3%9Fzeichnung_SC31_reduziert.jpg "[Translate to Polnisch:]")
![[Translate to Polnisch:]](/fileadmin/user_upload/data/products/st/drawings/CAPTRON-SC30-dual-channel_drawing03.jpg "[Translate to Polnisch:]")

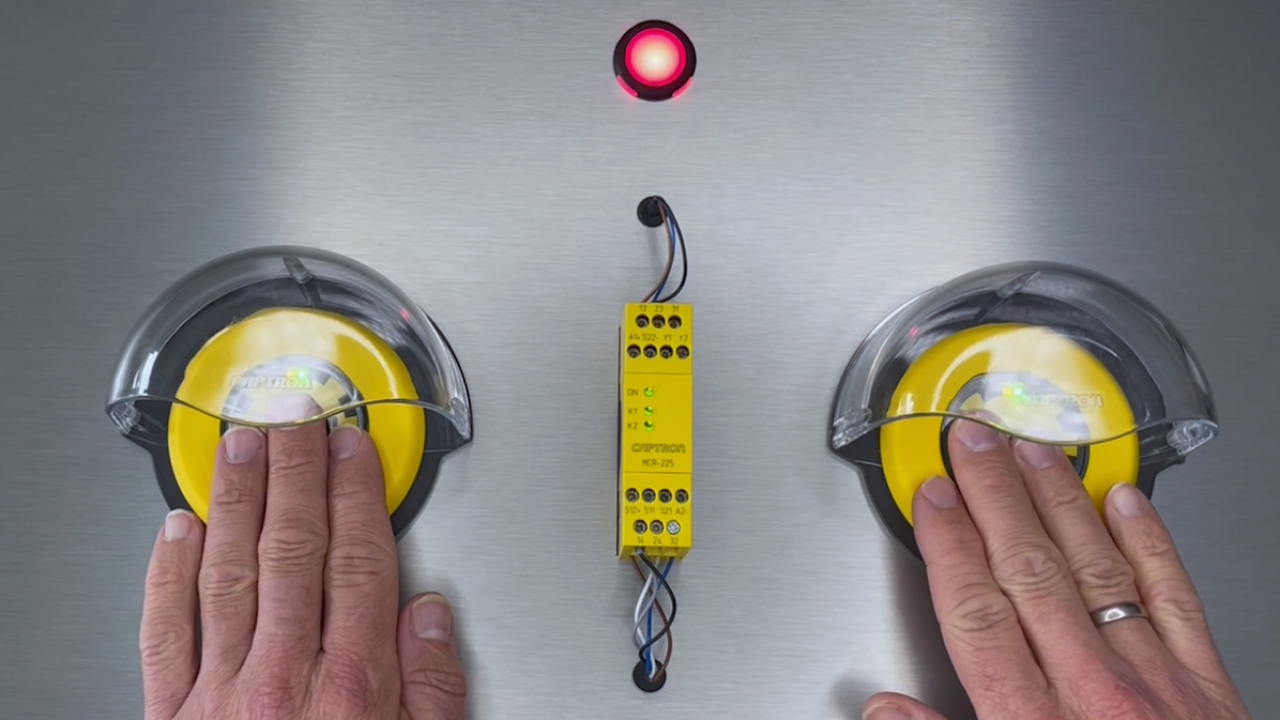

Grafiki aplikacji
![[Translate to Polnisch:]](/fileadmin/user_upload/data/products/st/applications/two-hand_control_SC31.png "[Translate to Polnisch:]")
Kolory obudowy
Czarna obudowa (RAL 9017)
Funkcje
Funkcja: Statyczny (stały sygnał)- Wyjście przełączające: styk NC przekaźnika PhotoMOS, styk NO
Specyfikacje
| Napięcie zasilania |
24V DC (19,2...28,8 V) |
| Feedback optyczny |
żółty LED zielone LED |
| Temperatura robocza |
-25°C...+75°C |
| Stopień ochrony IP |
Przód IP68 Tył IP67 |
| Pobór prądu |
Maks 20mA |
| Ausschaltverzögerung |
Max. 50 ms |
| Opóźnienie załączenia |
maks. 30 ms |
| Spannnung Bemessungsisolation |
32 V |
| Performance Level |
Ple* |
| MTTFd |
1123 lata |
| PFHd |
2,47 E-10 /h |
| Kategorie |
CAT 4* |
| DC |
0 (99% mit Relais) |
| TM |
20 Jahre |
| Hinweis* |
Werte werden erreicht in Verbindung mit einem entsprechend zugelassenen Sicherheitsrelais für Zweihandsteuerungen |
Pasujące akcesoria
Kabel M12
Kabel M12 do podłączenia czujnika
- Złącze proste lub kątowe
- Dostępne w różbych długościach
- Dostępne są różne liczby pinów
- Montaż zakręcanu
ZASTOSOWANIE: AUTOMATYKA PRZEMYSŁOWA
MCR-225
Przekaźnik dla SC4 oraz SC30 (Dual Channel)
- Wejścia dla SCA4 + SCB4; SC30 (Dual Channel)
- Wyjście: 2 NO i 1 NC
- Przez pętlę sprzężenia zwrotnego Y1 - Y2 Monitorowanie zewnętrznych styczników pod kątem powielania i wzmacniania styków
- Odporność na przepięcia i zwarcia
ZASTOSOWANIE: WYKRAWANIE | PRASY
SCP-3 Protector
Osłona do montażu na profilu dla safeCAP SC4
- Ochraniacz wykonany z przezroczystego poliwęglanu
- Zabezpieczenie przed obejściem operacji oburęcznej
ZASTOSOWANIE: WYKRAWANIE | PRASY
SC-Pult 2
Panel sterowania dla SC4, SC31, SL31
- Panel sterowania wykonany z tworzywa sztucznego wzmocnionego włóknem szklanym
- Zabezpieczenie przed obejściem Obsługa oburęczna
ZASTOSOWANIE: WYKRAWANIE | PRASOWANIE
