SL3x EC declaration of conformity
+ Pobierz
SL31
Opis
Czuły przycisk SENSOR z dwoma antywalentnymi stykami bezpotencjałowymi.
- Średnica powierzchni dotykowej 50 mm
- Wysokość montażowa tylko 7 mm
- Montaż za pomocą otworu montażowego o średnicy 50–58 mm i 3 śrub mocujących (montaż V)
- Antywalentne bezpotencjałowe przekaźniki PhotoMOS (NO/NC)
- Brak niezależnej certyfikacji zgodnie z normą EN ISO 13849-1
ZASTOSOWANIE: Obsługa oburęczna sprzętu montażowego
- Wizualna informacja zwrotna
Zielone diody LED (gotowość do pracy)
Czerwone diody LED (przełączanie) - Kompatybilny z urządzeniami do kondycjonowania sygnału
Obsługa oburęczna - 100% wodoodporny i olejoodporny - IP69K
Czujnik jest całkowicie obudowany specjalną żywicą - Złącze M12
5-pinowe - Video
+ Bezpieczna obsługa maszyny za pomocą sterowania dwuręcznego
Pobieranie SL31
Usługi i Wsparcie

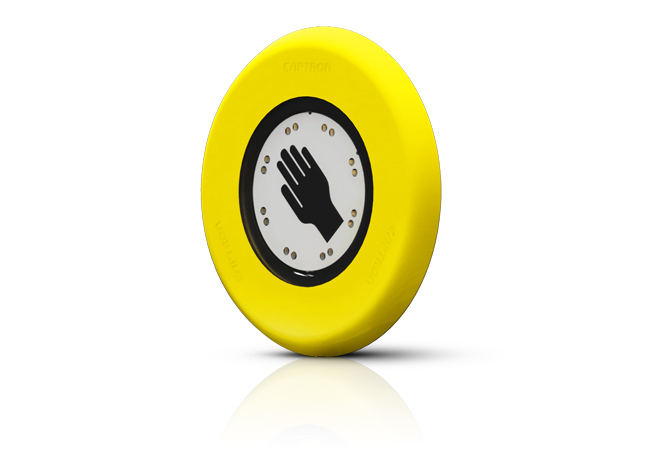

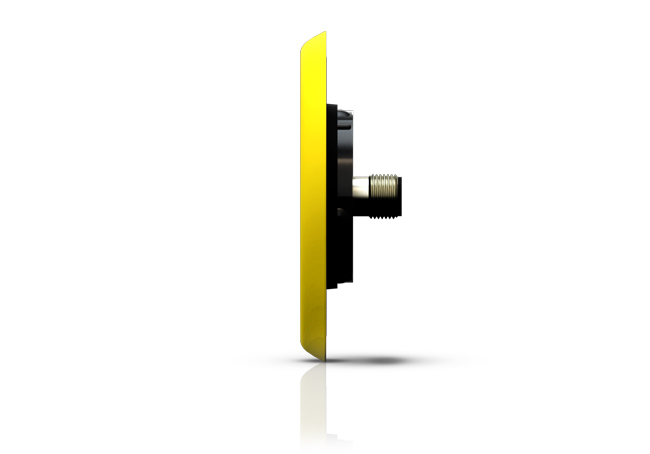

Grafiki produktu
![[Translate to Polnisch:]](/fileadmin/user_upload/data/products/st/images/SL3x/SL31_Hand_Front_650x454px.jpg "[Translate to Polnisch:]")
![[Translate to Polnisch:]](/fileadmin/user_upload/data/products/st/images/SL3x/SL31_Hand_45Grad_650x454px.jpg "[Translate to Polnisch:]")
![[Translate to Polnisch:]](/fileadmin/user_upload/data/products/st/images/SL3x/SL31_90Grad_650x454px.jpg "[Translate to Polnisch:]")

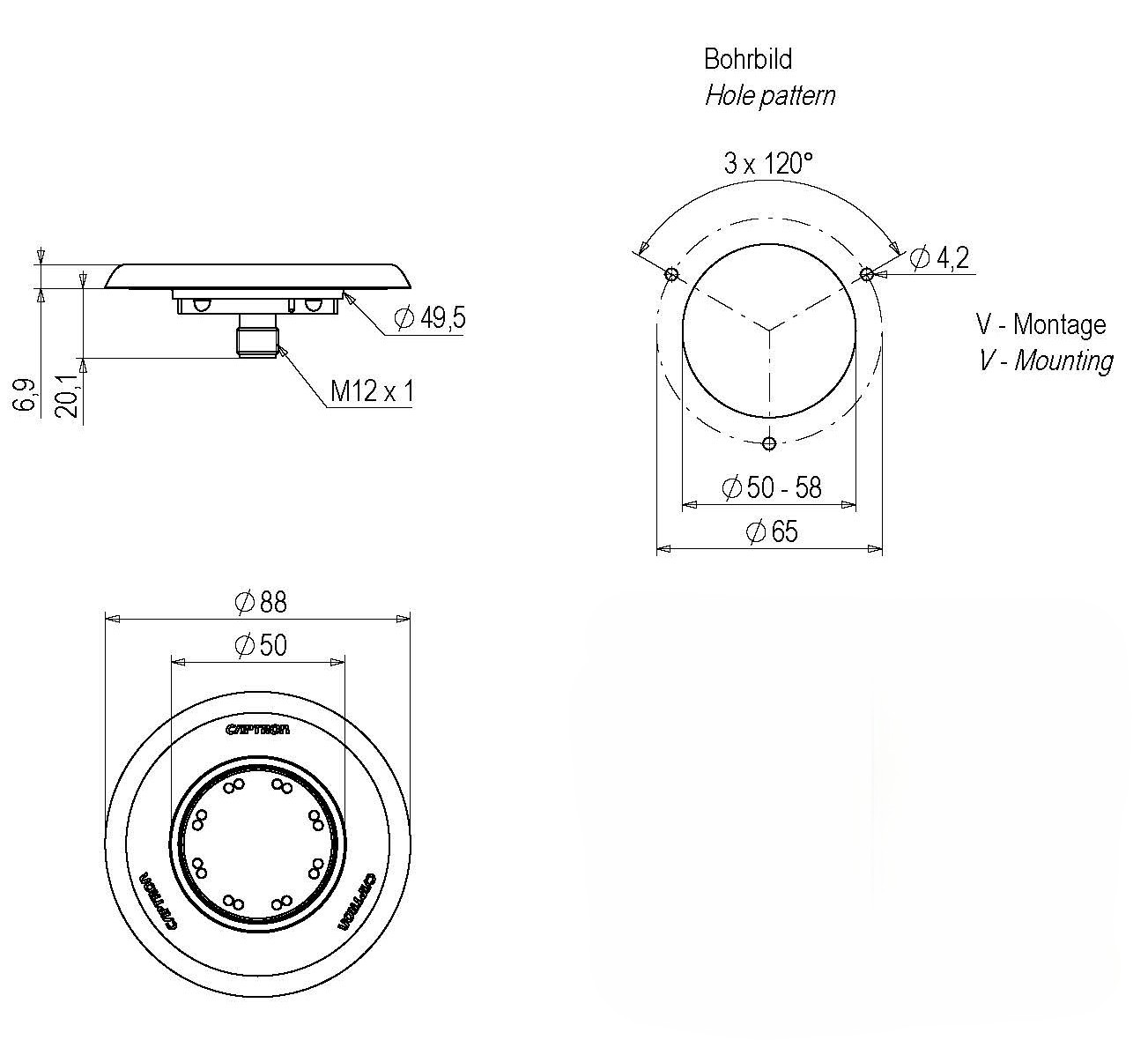

Rysunki techniczne
![[Translate to Polnisch:]](/fileadmin/user_upload/data/products/st/drawings/Ma%C3%9Fzeichnung_SL31_reduziert.jpg "[Translate to Polnisch:]")
Kolory obudowy
Czarna obudowa (RAL 9017)
Funkcje
Funkcja: Statyczny (stały sygnał)- Wyjście przełączające: styk NC przekaźnika PhotoMOS, styk NO
Specyfikacje
| Napięcie zasilania |
24V DC |
| Wyjście |
PNP, NO/NC umschaltbar |
| Verlustleistung |
Maks. 300 mA na styku przełączającym |
| Prąd obciążenia |
Maks. 300 mA na styk przełączający |
| Durchlasswiderstand |
< 2,5 Ohm |
| Schaltverhalten |
Ciągłe przełączanie po uruchomieniu |
| Feedback optyczny |
zielone LED czerwony LED |
| Połączenie |
M12 |
| Ilość przewodów |
5 pinowy |
| Temperatura robocza |
-20°C...+60°C |
| Stopień ochrony IP |
Przód IP69K Tył IP67 |
| Pobór prądu |
Maks. 25 mA przy 24 V |
| Ausschaltverzögerung |
Maks. 100 ms |
| Opóźnienie załączenia |
Maks. 50 ms |
| Spannnung Bemessungsisolation |
32 V |
