CHT3

Opis

Różne kształty, głębokości montażu i złącza oznaczają, że seria CHT3 nadaje się do szerokiego zakresu zastosowań. W zależności od zastosowania można wybrać przycisk do montażu płaskiego, z pierścieniem z poliwęglanu wzmocnionego włóknem szklanym lub z kołnierzem ochronnym w celu zapobiegniącia przypadkowego uruchomienia lub zabrudzeniu.

Zgodnie z wymaganiami TSI-PRM dla osób o ograniczonej możliwości poruszania się, certyfikowane przyciski CHT3 mogą być stosowane w transporcie publicznym. Dla osób o ograniczonej sprawności ruchowej, przyciski SENSORswitch są dostępne z pismem Braille'a lub wypukłymi piktogramami  na kolorowym pierścieniu. Przyciski CHT3  oprócz sygnału wizualnego w postaci 16 jasnych diod LED mogą być również wypsażone w sygnalizację dźwiękową. Zakres zastosowania obejmuje instalację w autobusach i pociągach, a także infrastrukturę alarmową i  informacyjną.

CAPTRON może udzielić indywidualnej porady, abyś mógł wybrać idealny produkt z serii CHT3 dla wymaganych specyfikacji i zastosowań.

Skontaktuj się z nami: Wsparcie CAPTRON

Pobieranie

csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT3-5

SENSORtaster CHT-series

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT3-F

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT3-1 / CHT3-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT3-4

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
Katalog "Kapazitive SENSORtaster"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-SENSORswitches-CHT3-Instruction_9031918fd5
Instrukcja obsługi SENSORswitch "CHT3"

SENSORswitch

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Certyfikat SENSORswitch CHT3 "EN 45545"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
TSI-PRM dokumentacja techniczna "SENSORswitch"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-Industrial-Automation-Brochure_96fdc46651
Broschüre "Industrie Automation"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Certyfikat dla normy ECE R 118

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
Lista symboli "Czujniki pojemnościowe SENSORswitch"

SENSORswitch

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL

Kluczowe parametry

    • Sterowanie dotykowe
      Wysoka łatwość użycia, nie wymaga mechanicznego nacisku.
    • Inforamcja zwrotna
      Sygnały wizualne i akustyczne przez 16 diod LED i sygnał dźwiękowy.
    • Odporność na zniszczenie
      Czujnik nie może zostać zniszczony
      przez płomień zapalniczki lub silne uderzenia.
    • 100% wodo- i olejoodporny - IP69K
      Czujnik całkowicie zamknięty w żywicy.
    • Wysoka żywotność
      Ponad 100 milionów cykli pracy (wyjście tranzystorowe).
    • Brak barier
      Brail i podniesione szewrony na kolorowym pierścieniu lub obszarze czujnika.
    • Certyfikat TSI-PRM (w zależności od modelu)
      Na mocy dyrektywy 2008/164 / EG.

Produkty

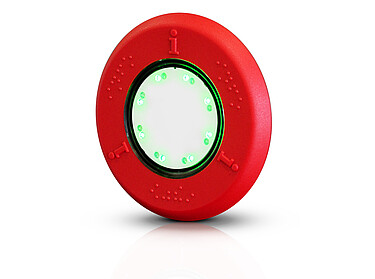

csm_CAPTRON-SENSORswitches-CHT3-1-Standard_c4141c71ba

CHT3-1/-2 (Standard)

Montaż śrubowy

  • Średnica całkowita Ø 88 mm
  • Montaż A/V
  • Otwór montażowy Ø 50-58 mm
  • Wysokość 7 mm



ZASTOSOWANIE: TRANSPORT PUBLICZNY |  automatyka

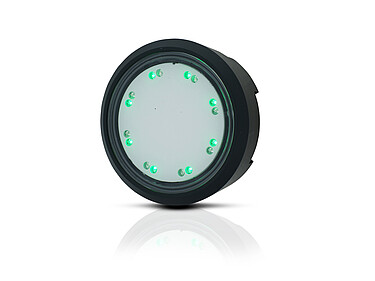

csm_CAPTRON-SENSORswitches-CHT3-4_2e72662ec9

CHT3-4

Do otworów montażowych 22,5 mm

  • Średnica całkowita Ø 60 mm
  • Montaż nakrętki radełkowanej M18x1
  • Otwór montażowy Ø 22,5 mm
  • 25 mm wysokości



ZASTOSOWANIE:  AUTOMATYKA

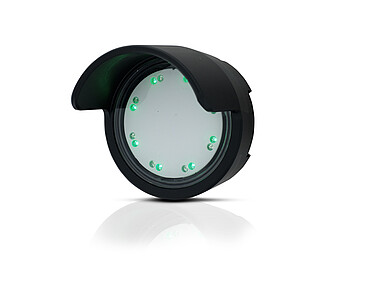

csm_CAPTRON-SENSORswitches-CHT3-5-Protector_43a328bfe1

CHT3-5 (z osłoną)

Do otworów montażowych 22,5 mm z osłoną

  • Średnica całkowita Ø 60 mm
  • Mocowanie nakrętką M18x1
  • Otwór montażowy Ø 22,5 mm
  • 55 mm wysokości



ZASTOSOWANIE: TECHNOLOGIA BUDOWLANA |  automatyzacji

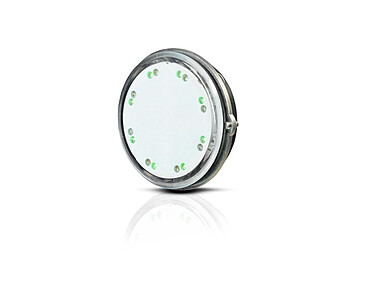

csm_CAPTRON-SENSORswitches-CHT3-F-Fronttafeleinbau_5d49a5cdba

CHT3-F (Panel przedni)

Do montażu w panelu

  • Średnica całkowita Ø 50 mm
  • Montaż na panelu z mocowaniem za pomocą pierścienia zaciskowego
  • Otwór montażowy Ø 48-48,5 mm
  • Wysokość 3,3 mm



ZASTOSOWANIE: TECHNOLOGIA BUDOWLANA | Technika automatyzacji
