CHT3-5 (z osłoną)

Opis

Do otworów montażowych 22,5 mm z osłoną

  • Średnica całkowita Ø 60 mm
  • Mocowanie nakrętką M18x1
  • Otwór montażowy Ø 22,5 mm
  • 55 mm wysokości



ZASTOSOWANIE: TECHNOLOGIA BUDOWLANA |  automatyzacji

    • Ochrona przed przypadkowym uruchomieniem
    • Personalizacja
      poprzez symbole
    • Opcjonalnie
      dotykowe informacje zwrotne
      informacje akustyczne
      wyjście przekaźnikowe

Pobieranie CHT3-5

csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
SENSORswitch Katalog produktów

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_thumb-CAPTRON-certificate-ece-r118_62db300f72
Certyfikat dla normy ECE-R118

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Certyfikat SENSORswitch CHT3 "EN 45545"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
TSI-PRM dokumentacja techniczna "SENSORswitch"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN50155_011ae68f3e
Certyfikat EN 50155

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
SENSORswitch symboli katalog

SENSORswitch

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-Certificate-EG-RST_4abe9577db
Zertifikat "Certyfikat Badania typu WE/RST"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL

Usługi i Wsparcie

Poproś o wycenęCentrum pobieraniaPomoc techniczna

Grafiki produktu

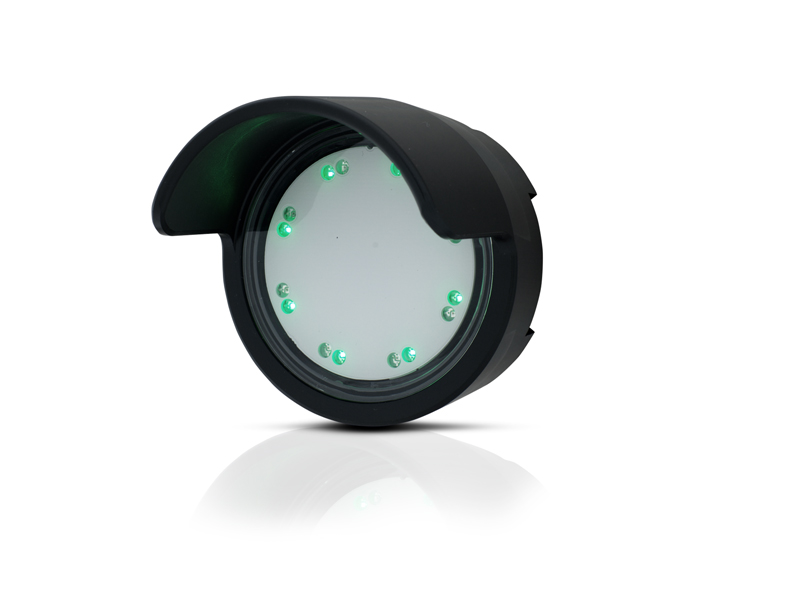

CAPTRON-SENSORswitches-CHT3-5-Protector

Rysunki techniczne

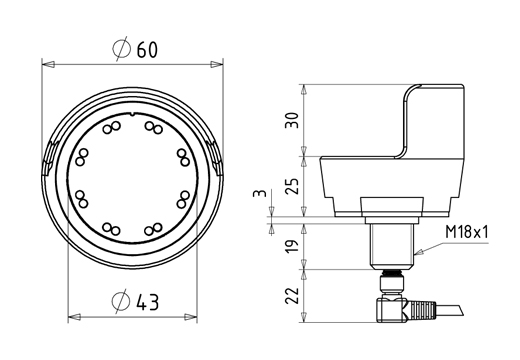

CHT3-5_drawing

Grafiki aplikacji

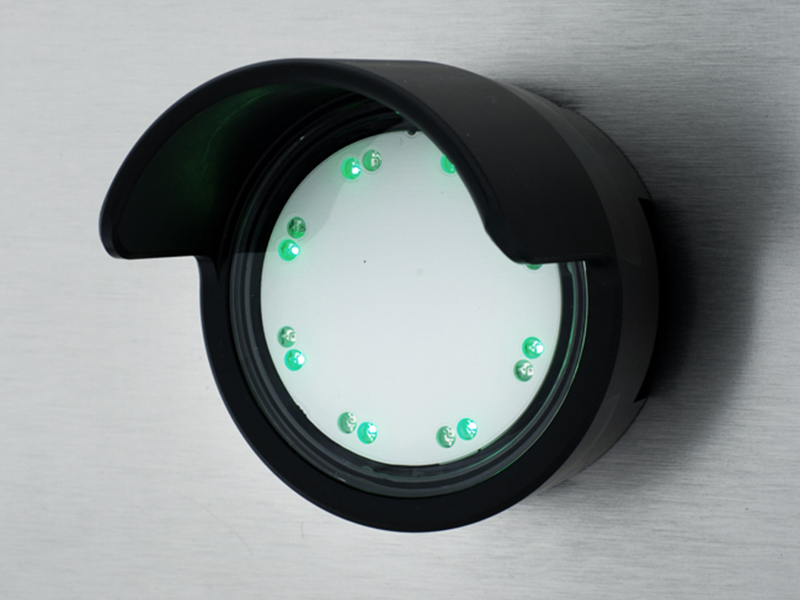

CAPTRON-SENSORswitches-CHT3-5-Application-001

Kolory obudowy

  • RAL9017-VerkehrsschwarzCzarna obudowa (RAL 9017)

Funkcje

  • tactileDotykowa informacja zwrotna: wibracja
  • dynamicFunkcja: dynamiczna (ograniczona długość sygnału)
  • staticFunkcja: Statyczny (stały sygnał)
  • semi-automaticPółautomatyczna
  • manualRęczna
  • relWyjście przełączające: bezpotencjałowe wyjście przekaźnikowe
  • pnpWyjście przełączające: tranzystor PNP

Specyfikacje

Napięcie zasilania 110V DC (opcjonalnie)
24V DC
Sygnał wyjściowy ok. 300 ms (dynamiczne)
Statyczny
Metoda montażu Otwór montażowy 22,5 mm
Nakrętka radełkowana M18x1
Feedback optyczny 16 diod LED o zmiennym kolorze (maksymalnie 2 kolory)
Dotykowa informacja zwrotna Wibracja
Połączenie skrętki
M8
kabel + M8
kabel + M12
kabel + AMP 6,3
JST
Listwa zaciskowa
Wyjście PNP
Temperatura robocza -30°C…+80°C (dynamiczne)
0°C…+55°C (statyczne)
Materiał obudowy Delrin (POM)
Materiał wykonania Poliwęglan (PC)
