CHT7

Opis

Przycisk SENSORswitch CHT7 jest przeznaczony do montażu klejonego i przełączania dotykowego na pojedynczej szybie. Przycisk SENSORswitch CHT7 można przełączać tylko od wewnątrz. W przypadku instalacji nie jest konieczne posiadanie otworu montażowego. Dzięki pełnej powierzchni maskowniy nie jest konieczny nadruk na zewnętrznej części szyby. Przycisk stosowany w transporcie publicznym i technologii budowlanej.

SENSORswitch wyposażony jest w optyczną i opcjonalną wibracyjną informację zwrotną. Kilka milionów cykli i niezwykle długa żywotność to niewątpliwy atut przycisków SENSORswitch. Dla osób o ograniczonej sprawności ruchowej przycisk SENSORswitch jest dostępny z alfabetem brajla lub wypukłymi symbolami na pierścieniu.

Zapytaj ekspertów ze wsparcia CAPTRON

Pobieranie

csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT74-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
Katalog "Kapazitive SENSORtaster"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-Redesign-CHT7-Flyer_cb8208f1f1
Przeprojektowany SENSORswitch CHT7

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Certyfikat SENSORswitch CHT7 "EN 45545"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
TSI-PRM dokumentacja techniczna "SENSORswitch"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-Industrial-Automation-Brochure_96fdc46651
Broschüre "Industrie Automation"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Certyfikat dla normy ECE R 118

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_thumb_CAPTRON-Whitepaper-CRH380-de_bffbc9ce75
Biały papier "Projekt w Chinach"

SENSORswitch

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
Lista symboli "Czujniki pojemnościowe SENSORswitch"

SENSORswitch

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL

Kluczowe parametry

  • Mocowanie klejowe
    Nie wymaga stosowania śrub.
  • Sterowanie dotykowe
    Bardzo łatwe w użyciu, nie wymaga mechanicznego nacisku.
  • Kontrola jednostronna
    Może być używany tylko we wewnątrzach.
  • Informacje zwrotne
    Sygnały wizualne i dotykowe poprzez
    16 diod LED i wibracje (opcjonalnie).
  • Odporny na wstrząsy
  • przez lżejsze płomienie lub silne uderzenia.
  • 100% wodoodporny i olejoodporny - IP69K
    Czujnik całkowicie zamknięty w żywicy lanej.
  • Trwała żywotność
    Ponad 100 milionów cykli pracy (wyjście tranzystorowe).
  • Dostępność
    Brajl i wypukłe szewrony na kolorowym pierścieniu pokrywy, powierzchnia robocza 25 cm².
  • Certyfikat TSI-PRM (w zależności od modelu)
    Na mocy dyrektywy 1300/2014.

Produkty

csm_CAPTRON-SENSORswitches-CHT7-2-Standard_b2664b7d3c

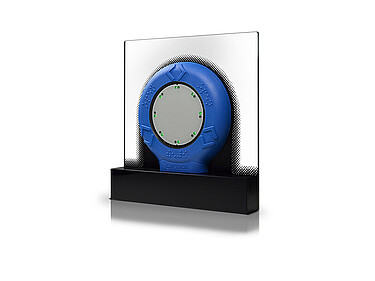

CHT7-2 (Standard)

Funkcja jednostronna od wewnątrz
Idealny do zadrukowanych powierzchni szklanych lub do montażu na ścianie

  • Powierzchnia dotykowa Ø 63 mm
  • montaż klejony
  • 14 mm wysokości wewnątrz
  • Nachylenie profilu 90 °



ZASTOSOWANIE: TRANSPORT PUBLICZNY | BUDOWNICTWO

csm_CAPTRON-SENSORswitches-CHT7-2-Standard_b2664b7d3c

CHT7-2/#° (Skośne krawędzie)

Funkcja jednostronna od wewnątrz
Idealny do zadrukowanych powierzchni szklanych lub do montażu na ścianie

  • Powierzchnia dotykowa Ø 63 mm
  • montaż klejony
  • 14 mm wysokości wewnątrz



ZASTOSOWANIE: TRANSPORT PUBLICZNY | BUDOWNICTWO

csm_CAPTRON-SENSORswitches-CHT74-2_e330bf29f3

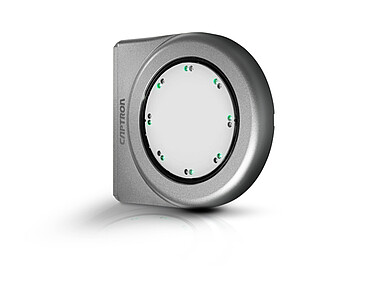

CHT74-2 (Wersja metalowa)

Działanie jednostronne wewnętrzne
Idealny do zadrukowanych powierzchni szklanych lub montażu na ścianie

  • Powierzchnia dotykowa Ø 63 mm
  • Monatż na klej
  • Wysokość 12 mm
  • Nachylenie profilu 90 °

ZASTOSOWANIE: TRANSPORT PUBLICZNY | BUDOWNICTWO

csm_CAPTRON-SENSORswitches-CHT7-2-PL_263c1b34b6

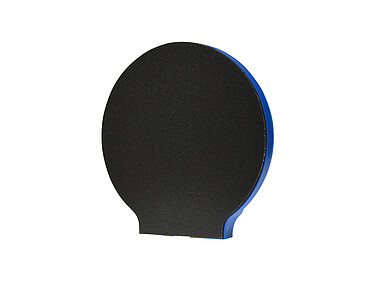

CHT7-2/PL (Z płytą ochronną i folią samoprzylepną na całej powierzchni)

Zastosowanie jednostronne wewnątrz
Idealny do niezadrukowanych powierzchni szklanych

  • Powierzchnia dotykowa Ø 63 mm
  • montaż na klej
  • 15 mm wysokości
  • Nachylenie profilu 90 °, 84 °, 80 °, 60 °

ZASTOSOWANIE:TRANSPORT PUBLICZNY | BUDOWNICTWO
