CHT9

Opis

Przycisk SENSORswitch CHT9 jest przeznaczony do mocowania klejonego na pojedynczej szybie oraz innych powierzchniach, takich jak metal. W przypadku montażu na skrzydłach drzwi lub oknach wymagany jest otwór montażowy. Wersja higieniczna CHT9-G jest instalowana na wspornikach montażowych i może być uszczelniona np. silikonem, aby osiągnąć wysoki poziom higieny.

Zakres zastosowań obejmuje transport publiczny, technologię budowlaną i automatykę. Przycisk SENSORswitch jest wyposażony w optyczne, akustyczne i/lub wibracyjne potwierdzenie. Kilkaset milionów cykli i niezwykle długa żywotność doskonale oddaje solidne wykonanie przycisku

SENSORswitch. Dla osób o ograniczonej sprawności ruchowej przycisk SENSORswitch jest dostępny z alfabetem Braila lub wypukłymi symbolami na pierścieniu zewnętrznym. Zapytaj eksperta ze Wsparcia CAPTRON

Pobieranie

csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT9-1

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT9-G

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT9-Y

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT93-1

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
Katalog "Kapazitive SENSORtaster"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Certyfikat SENSORswitch CHT9 „EN 45545”

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
TSI-PRM dokumentacja techniczna "SENSORswitch"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-Industrial-Automation-Brochure_96fdc46651
Broschüre "Industrie Automation"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Certyfikat dla normy ECE R 118

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
Lista symboli "Czujniki pojemnościowe SENSORswitch"

SENSORswitch

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL

Kluczowe parametry

  • Samoprzylepne
    Nie wymaga śrub.
  • Sterowanie dotykowe
    Wysoka łatwość użycia, nie wymaga mechanicznego nacisku.
  • Informacje zwrotne
    Wizualne, dotykowe i akustyczne sygnały
    przez 16 diod LED, wibracje i sygnał dźwiękowy.
  • Odporny na wstrząsy
    Czujnik nie może zostać zniszczony
    przez płomień zapalniczki lub silne uderzenia.
  • 100% wodo- i olejoodporny - IP69K
    Czujnik całkowicie zamknięty w żywicy.
  • Wysoka żywotność
  • Ponad 100 milionów cykli pracy (wyjście tranzystorowe).
  • Brak barier
    Brail i wypukłe szewrony na kolorowym pierścieniu, powierzchnia robocza 25 cm².
  • Konstrukcja zgodna z higieną (w zależności od modelu)
    Na podstawie DIN EN 1672-1 / 2.
  • Certyfikat TSI-PRM (w zależności od modelu)
    Na mocy dyrektywy 1300/2014.

Produkty

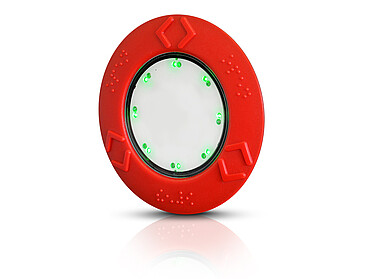

csm_CAPTRON-SENSORswitches-CHT9-1_3679b6d270

CHT9-1 (Montaż ścienny)

Idealny do montażu na blasze

  • Średnica całkowita Ø 100 mm
  • montaż klejony
  • Otwór montażowy 69-72 mm
  • Wysokość 3 mm



ZASTOSOWANIE: BUDOWNICTWO | TRANSPORT PUBLICZNY | AUTOMATYKA

csm_CAPTRON-SENSORswitches-CHT9-P_d463993192

CHT9-P (Montaż na szkle)

Idealny do stosowania na ciemnym szkle barwionym

  • Średnica całkowita Ø 100 mm
  • Montaż klejony
  • Otwór montażowy 69-72 mm
  • Wysokość 3 mm



ZASTOSOWANIE:  BUDOWNICTWO | TRANSPORT PUBLICZNY | AUTOMATYZACJA

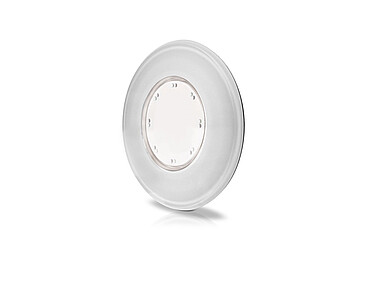

csm_CAPTRON-SENSORswitches-CHT9-G-Glastaster_c5c08c9263

CHT9-G (Higiena)

Idealny dla sektora farmaceutycznego i medycznego

  • Średnica całkowita Ø 100 mm
  • montaż na klej
  • Otwór montażowy 79-80 mm
  • Wysokość 5 mm



ZASTOSOWANIE: TECHNOLOGIA BUDOWLANA | Technika automatyzacji

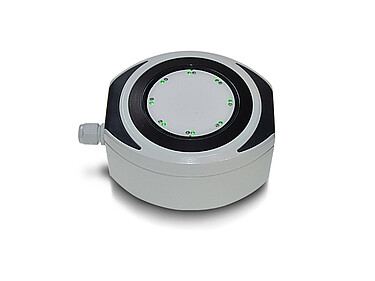

csm_CAPTRON-SENSORswitches-CHT9-Y_15a7783345

CHT9-Y (Aluminiowa obudowa)

Idealny do automatyzacji

  • Powierzchnia dotykowa Ø 63 mm
  • Solidna odlewana aluminiowa obudowa
  • Opcjonalnie dostępny z przyłączem M12
  • 56,3 mm wysokości


ZASTOSOWANIE: BUDOWNICTWO | Technika automatyzacji

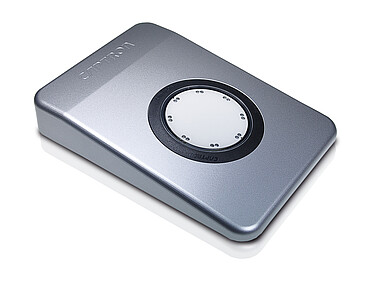

csm_CAPTRON-SENSORswitches-CHT9-Q-Footpaddel_2d0b9b6be2

CHT9-Q/CP148 (Przełącznik nożny)

Operacja nogą bez wysiłku

  • Powierzchnia dotykowa Ø 63 mm
  • Solidna aluminiowa obudowa
  • Ze złączem M12

ZASTOSOWANIE: TECHNOLOGIA AUTOMATYKI
