CSA5-2 (Standardowy)

Opis

Dwustronny wyświetlacz LED (montaż na szkle)

  • Obszar wyświetlania Ø 55 mm
  • Podświetlane czcionki i piktogramy
  • Montaż na klej montażowy
  • Wysokość całkowita 14 mm wewnątrz, 3,2 mm na zewnątrz
  • Nachylenie profilu 90°

ZASTOSOWANIE: TRANSPORT PUBLICZNY |  BUDOWNICTWO

  • 100% wodoodporny i olejoodporny - IP69K
    Oprawa jest całkowicie zalana specjalną żywicą
  • Niezwykle długa żywotność 20 000 do 100 000 godzin
  • Podświetlane czcionki i piktogramy

Pobieranie CSA5-2

Grafiki produktu

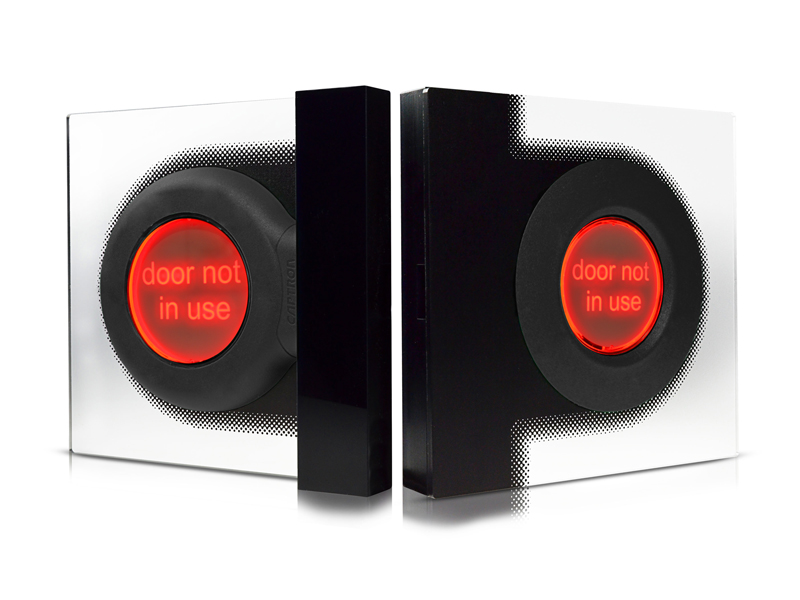

CAPTRON-LED-signalling-CSA5

Rysunki techniczne

CSA5-1_drawing

Grafiki aplikacji

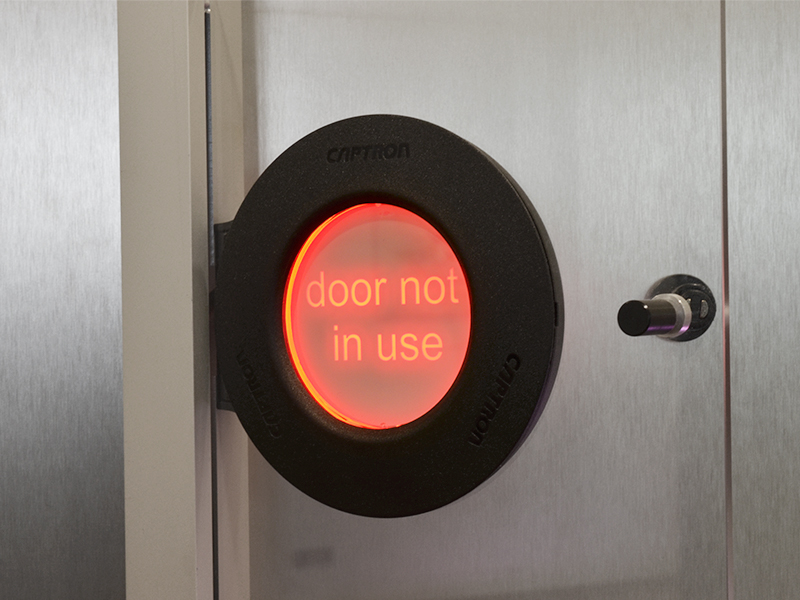

CAPTRON-LED-Signal-Unit-CSA5-Application-front-01
CAPTRON-LED-Signal-Unit-CSA5-Application-back-01

Kolory obudowy

  • RAL3020-VerkehrsrotCzerwona obudowa (RAL 3020)
  • RAL1023-VerkehrsgelbŻółta obudowa (RAL 1023)
  • RAL6024-VerkehrsgruenObudowa zielona (RAL 6024)
  • RAL5015-HimmelblauBłękitna obudowa (RAL 5015)
  • RAL9017-VerkehrsschwarzCzarna obudowa (RAL 9017)
  • RAL7043-VerkehrsgrauBObudowa ciemnoszara B (RAL 7043)

Specyfikacje

Napięcie zasilania 24V DC
Feedback optyczny czerwony LED
Połączenie JST
Metoda montażu montaż klejowy
Materiał obudowy Polikarbonat (PC)

Pasujące akcesoria

CHT-46-__pic

CHT-46-#

Kabel 4-pinowy JST do: | CHT3 | CHT4 | CHT5 | CHT51 | CHT6 | CHT61 | CHT7 | CHT9 |

  • Dostępny w różnych długościach
  • Kabel wykonany z materiału trudnopalnego
  • Kabel 4-żyłowy
  • Wtyczka JST 2.54



ZASTOSOWANIE: TRANSPORT PUBLICZNY | Technika automatyzacji
