CHT1

Opis

Dzięki szerokiej gamie przełączników odpornych na akty wandalizmu, seria przycisków CAPTRON została zaprojektowana z wysoką odpornością na zużycie, korozję i trudne warunki użytkowania w potencjalnie nieprzyjaznych środowiskach, takich jak sterowanie maszynami i aplikacje kontroli dostępu.

Wyprodukowane z aluminium i stali nierdzewnej, przyciski CAPTRON serii CHT1  montowane są panelu w kilku dostepnych wersjach: licującej, niskiej i podwyższonej.

Zgodnie z wymaganiami normy DIN EN 1672-2 higieniczne przyciski ze stali nierdzewnej z podwyższonym profilem bez krawędzi nadają się do zastosowań w sektorze opieki zdrowotnej i technologii żywności.

CAPTRON z chęcią udzieli indywidualnej porady, abyś mógł wybrać idealny produkt z serii CHT1 dla wymaganych specyfikacji i zastosowań.

Skontaktuj się z nami: wsparcie CAPTRON.

Pobieranie

csm_CAPTRON-thumb-wp-ortner-reinraumtechnik_0553bad12a
Use Case "Ortner Reinraumtechnik"

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT1 (Transistorausgang)

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT1 (Relaisausgang)

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
Katalog "Kapazitive SENSORtaster"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-SENSORswitch-CHT1-Instruction_2a4e8fd9eb
Instrukcja obsługi CHT1 z przekaźnikiem D-BA

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitch-CHT1-Instruction-1_6d4fb77d5c
Instrukcja obsługi CHT1 z przekaźnikiem P-BA

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitch-CHT1-Instruction_2a4e8fd9eb
Instrukcja obsługi SENSORswitch "CHT1" z przekaźnikiem B-BA

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitch-CHT1-Instruction-2_fcafe5af98
Instrukcja obsługi CHT1 bez przekaźnika BA

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitches-CHT1-Catalog_3970b0c886
Katalog "Pojemnościowe przyciski SENSORswitch CHT1-Serie"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
TSI-PRM dokumentacja techniczna "SENSORswitch"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-Industrial-Automation-Brochure_96fdc46651
Broschüre "Industrie Automation"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Certyfikat dla normy ECE R 118

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL

Kluczowe parametry

    • Sterowanie dotykowe
      Wysoka łatwość użycia, nie wymaga mechanicznego nacisku.
    • Sprzężenie zwrotne
      Sygnały optyczne przez dwa pierścienie LED.
    • Odporny na wstrząsy
      Czujnik nie może zostać zniszczony
      przez lżejsze płomienie lub silne uderzenia.
    • 100% wodoodporny i olejoodporny - IP69K
      Czujnik całkowicie zamknięty w żywicy.
    • Wysoka żywotność
      Ponad 100 milionów cykli pracy (wyjście tranzystorowe).
    • Konstrukcja zgodna z higieną (w zależności od modelu)
      DIN EN 1672-1 / 2.
    • Certyfikat TSI-PRM (w zależności od modelu)
      Na mocy dyrektywy 2008/164 / EG.

Produkty

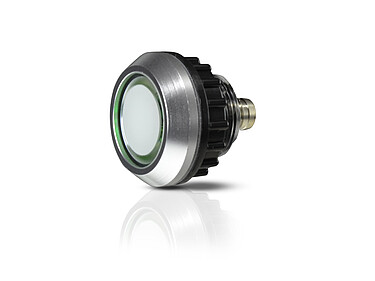

csm_CAPTRON-SENSORswitches-CHT1-1_b0ddf6a10b

CHT1-1 (Standard)

Wszechstronne zastosowanie

  • Średnica całkowita 28,5 mm
  • montaż - nakrętka
  • Otwór montażowy Ø 22,5 mm
  • 6,5 mm wysokości



ZASTOSOWANIE:  AUTOMATYKA | BUDOWNICTWO

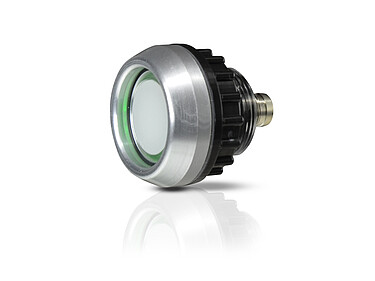

csm_CAPTRON-SENSORswitches-CHT1-5-_190796e064

CHT1-5 (Protector)

Zwiększony pierścień obudowy zabezpieczający przed niezamierzonym uruchomieniem

  • Średnica całkowita 28,5 mm
  • Montaż: nakrętka
  • Otwór montażowy Ø 22,5 mm
  • 8,5 mm wysokości



ZASTOSOWANIE: AUTOMATYKA | BUDOWNICTWO

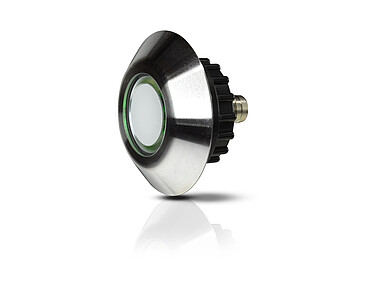

csm_CAPTRON-SENSORswitches-CHT1-1_8-stainless-steel_14884056d4

CHT1-1#8 (Stal nierdzewna)

Higieniczna konstrukcja obudowy zgodnie z normą DIN EN 1672-1/2

  • Średnica całkowita Ø 40 mm
  • Montaż: nakrętka
  • Otwór montażowy Ø 22,5 mm
  • Wysokość 7 mm



ZASTOSOWANIE: PRZEMYSŁ SPOŻYWCZY, AUTOMATYKA | BUDOWNICTWO

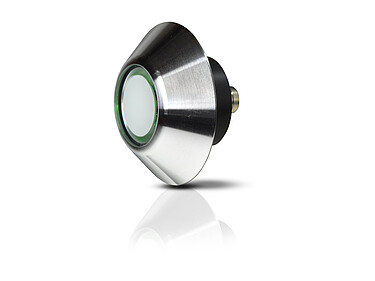

csm_CAPTRON-SENSORswitches-CHT1-T_8-Snap-In_aa9660501f

CHT1-T#8 (Zatrzask)

Higieniczny, montaż zatrzaskowy

  • Średnica całkowita Ø 40 mm
  • Montaż zatrzaskowy
  • Grubość panelu przedniego minimum 1,5 mm
  • Otwór montażowy Ø 22,5 mm
  • 10 mm wysokości



ZASTOSOWANIE: PRZEMYSŁ SPOŻYWCZY | AUTOMATYKA | BUDOWNICTWO

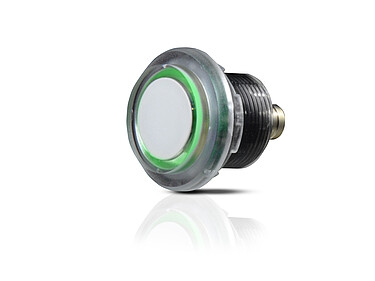

csm_CAPTRON-SENSORswitches-CHT1-1_X_e2c2c29965

CHT1-1#X (Montaż podtynkowy)

Montaż na powierzchni płaskiej

  • Średnica całkowita 26,5 mm
  • Mocowanie na klej / mocowanie śrubowe
  • Optymalna grubość panelu przedniego. 3 mm
  • Otwór montażowy Ø20 mm



ZASTOSOWANIE: TECHNOLOGIA ŻYWNOŚCIOWA |  AUTOMATYKA | BUDOWNICTWO

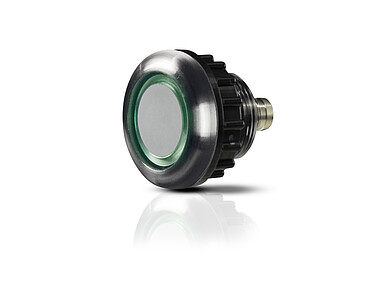

csm_CAPTRON-SENSORswitches-CHT1-1_8CPM20_d5e877c3ee

CHT1-1#8/CPM20 (Stal nierdzewna)

Solidna obudowa

  • Ø całkowita 28,5 mm
  • montaż  NAKRĘTKĄ
  • Otwór montażowy Ø 22,5 mm
  • 6,5 mm wysokości

ZASTOSOWANIE: TECHNOLOGIA ŻYWNOŚCI |  MEDYCYNA | TECHNOLOGIA AUTOMATYKI | BUDOWNICTWO

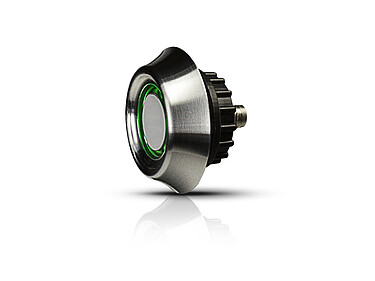

csm_CAPTRON-SENSORswitches-CHT1-6-hygienic_d25cc0fbfb

CHT1-6 (Stal nierdzewna)

Konstrukcja zapobiegająca przypadkowemu uruchomieniu

  • całkowita średnica 40,0 mm
  • otwór montażowy Ø 22,5 mm
  • 8,9 mm wysokości
  • higieniczna konstrukcja obudowy (DIN EN 1672-1 / 2)

ZASTOSOWANIE: AUTOMATYKA, TECHNOLOGIA ŻYWNOŚCI, MEDYCYNA | BUDOWNICTWO
