CHT1-6 (Stal nierdzewna)

Opis

Konstrukcja zapobiegająca przypadkowemu uruchomieniu

  • całkowita średnica 40,0 mm
  • otwór montażowy Ø 22,5 mm
  • 8,9 mm wysokości
  • higieniczna konstrukcja obudowy (DIN EN 1672-1 / 2)

ZASTOSOWANIE: AUTOMATYKA, TECHNOLOGIA ŻYWNOŚCI, MEDYCYNA | BUDOWNICTWO

  • montaż za pomocą nakrętki
  • niezwykle mocny pierścień obudowy (stal nierdzewna)
  • idealny do farmaceutyków, leków, żywności
  • personalizacja: zastosowanie symboli

Pobieranie CHT1-6

csm_thumb-CAPTRON-certificate-of-compliance-CSA_91d3ba7702
Certificate of Compliance - CSA

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-konfigurationsanleitung_625adcb3fe
SENSORtaster Konfigurationsanleitung

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-Thumb-SENSORswitch-CHT1-Instruction_2a4e8fd9eb
Instrukcja obsługi CHT1 z przekaźnikiem D-BA

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-Certificate-EG-RST_4abe9577db
Zertifikat "Certyfikat Badania typu WE/RST"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL

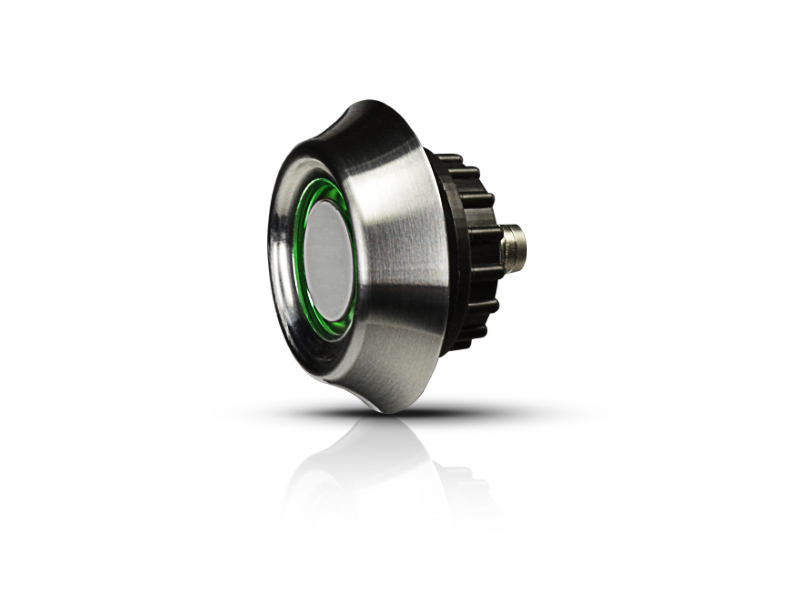

Grafiki produktu

CAPTRON-SENSORswitches-CHT1-6-hygienic

Rysunki techniczne

CAPTRON-drawing-CHT1-6

Kolory obudowy

  • Edelstahl_01Obudowa ze stali nierdzewnej

Funkcje

  • dynamicFunkcja: dynamiczna (ograniczona długość sygnału)
  • staticFunkcja: Statyczny (stały sygnał)
  • tffBistabilny
  • manualRęczna
  • semi-automaticPółautomatyczna
  • automaticAutomatyczny
  • pnpWyjście przełączające: tranzystor PNP
  • npnWyjście przełączające: tranzystor NPN
  • relWyjście przełączające: bezpotencjałowe wyjście przekaźnikowe

Specyfikacje

Napięcie zasilania 10…30V DC
Sygnał wyjściowy ok. 300 ms (dynamiczne)
Statyczny
Feedback optyczny 2 kolory LED
Połączenie JST
kabel + M12
M8
Listwa zaciskowa
skrętki
Metoda montażu Nakrętka radełkowana M18x1
Materiał wykonania Poliwęglan (PC)
Materiał obudowy Stal nierdzewna (V4A)
Wyjście PNP
Przekaźnik (opcjonalnie)
NPN-NO
