CHT61

Opis

Przyciski CHT61 SENSORswitch są przeznaczone do montażu na szybie zespolonej (podwójnej) działania przez szkło. Obsługa przycisu jest możliwa tylko z zewnątrz. CHT61 przełącza się bezpośrednio przez podwójną szybę. Do montażu  nie jest wymagany otwór w szybie,

Zastosowania rozciąga się na itransport publiczny, technolgię budynków i kolumny informacyjne. Przyciski są wyposażone w 16 jasnych diod LED. Kilka milionów cykli i niezwykle długa żywotność to cechy chrakterystyczne przycisku SENSORswitch. Dla osób o ograniczonej mobilności, przyciski są wyposażone w Braille'a na zewnętrznym pierścieniu.

Dla szerokiej gamy przycisków SENSORswicht, CAPTRON oferuje indywidualne doradztwo w zakresie optymalnego doboru odpowiednich produktów zgodnie z wymaganymi specyfikacjami i zastosowaniami.

Prosimy o kontakt: CAPTRON Service

Pobieranie

csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT61-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
Katalog "Kapazitive SENSORtaster"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-Redesign-CHT6-CHT61-Flyer_e3bb29592e
Przeprojektowany SENSORswitch CHT6-CHT61

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Certyfikat SENSORswitch CHT6 "EN 45545"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
TSI-PRM dokumentacja techniczna "SENSORswitch"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-Industrial-Automation-Brochure_96fdc46651
Broschüre "Industrie Automation"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Certyfikat dla normy ECE R 118

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
Lista symboli "Czujniki pojemnościowe SENSORswitch"

SENSORswitch

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL

Kluczowe parametry

  • Klebemontage
    Keine Verschraubung notwendig.
  • Schaltet durch Doppelglas
    Keine Bohrung in der Scheibe erforderlich.
  • Einseitige Bedienung
    Kann nur von außen betätigt werden.
  • Rückmeldung
    Optische Rückmeldung durch 16 LEDs.
  • Schlagfest - vandalensicher
    Kann durch Feuerzeugflammen und Schläge auf die
    Tastfläche nicht zerstört werden.
  • 100 % wasser- und öldicht - IP69K
    Sensor ist komplett mit Spezialharz vergossen.
  • Extrem lange Lebensdauer
    Mehrere 100 Millionen Schaltzyklen (Transistorausgang).
  • Barrierefrei
    Blindenschrift und erhabene Piktogramme auf dem Farbring,
    Tastfläche 25 cm².
  • TSI-PRM zertifiziert (variantenabhängig)
    Nach Richtlinie 1300/2014

Produkty

csm_CAPTRON-SENSORswitches-CHT61-2-Standard_dfe258df93

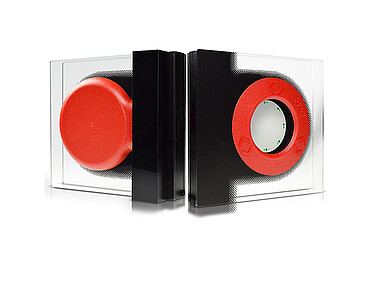

CHT61-2 (Standard)

Funkcja jednostronna na podwójnej szybie

  • Powierzchnia dotykowa Ø 63 mm
  • montaż klejony
  • 14 mm wysokości wewnątrz
  • 3,2 mm wysokości na zewnątrz
  • Nachylenie profilu 90°



ZASTOSOWANIE: TRANSPORT PUBLICZNY | BUDOWNICTWO

csm_CAPTRON-SENSORswitches-CHT61-2-Standard_dfe258df93

CHT61-2/#° (Skośne krawędzie)

Funkcja jednostronna na podwójnej szybie

  • Powierzchnia dotykowa Ø 63 mm
  • montaż klejony
  • 14 mm wysokości wewnątrz
  • 3,2 mm wysokości na zewnątrz
  • Nachylenie profilu 84 °, 80 °, 60 °



ZASTOSOWANIE: RUCH I TRANSPORT | USŁUGI BUDOWLANE
