HWT3 (Moduł LCD)
Opis
Przycisk żądania z wyświetlaczem graficznym
- Moduł LCD o wymiarach 64x72 pikseli
- Można wyświetlić maksymalnie cztery ruchome obrazy
- Akustyczne informacje zwrotne
- Nie jest wymagana siła do uruchomienia
ZASTOSOWANIE: TRANSPORT PUBLICZNY
- personalizacja
Kolory, symbole i sekwencje - Zgodny z TSI-PRM
Dostępne piktogramy i Brail
Nie jest wymagana siła uruchamiająca - Optyczne informacje zwrotne za pomocą diod LED i wyświetlacza
Pobieranie HWT3
Usługi i Wsparcie

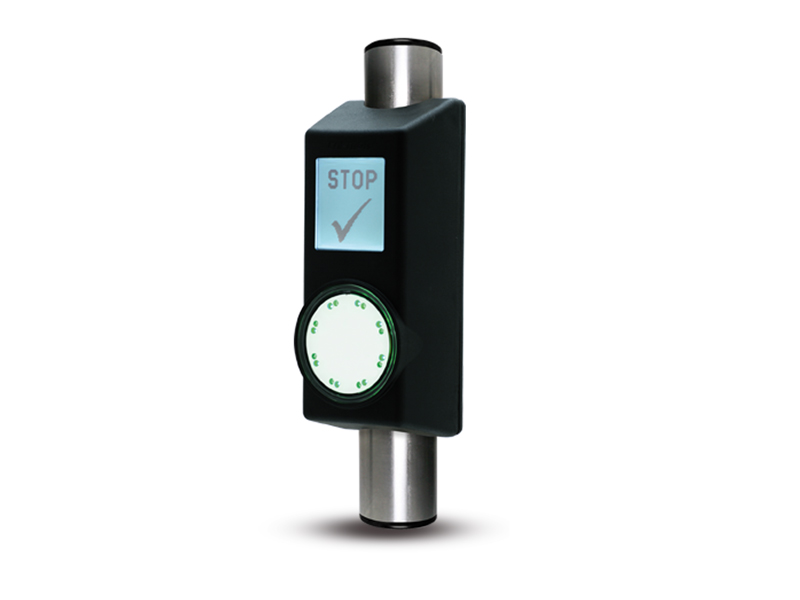

Grafiki produktu

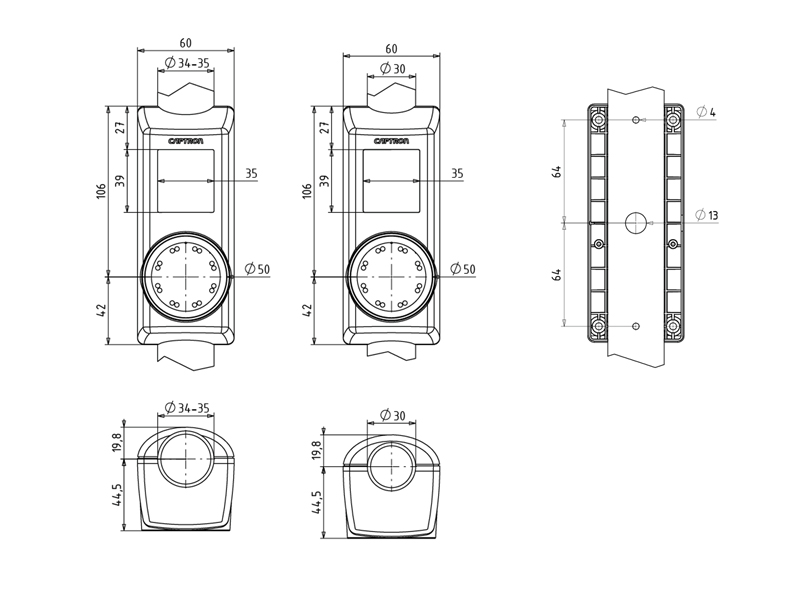

Rysunki techniczne

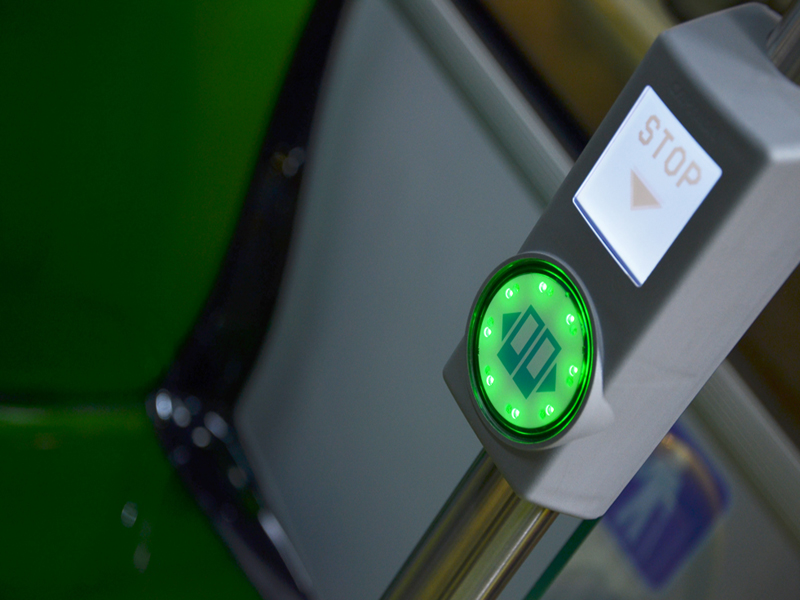

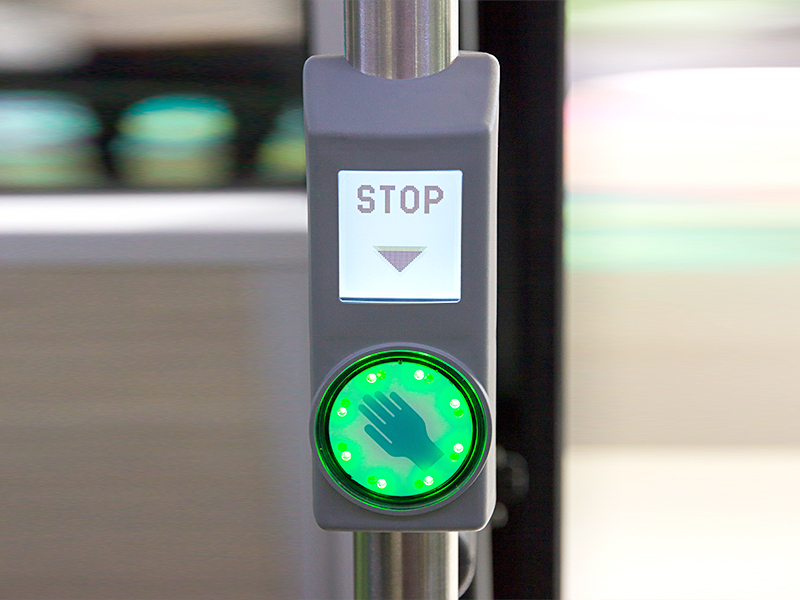

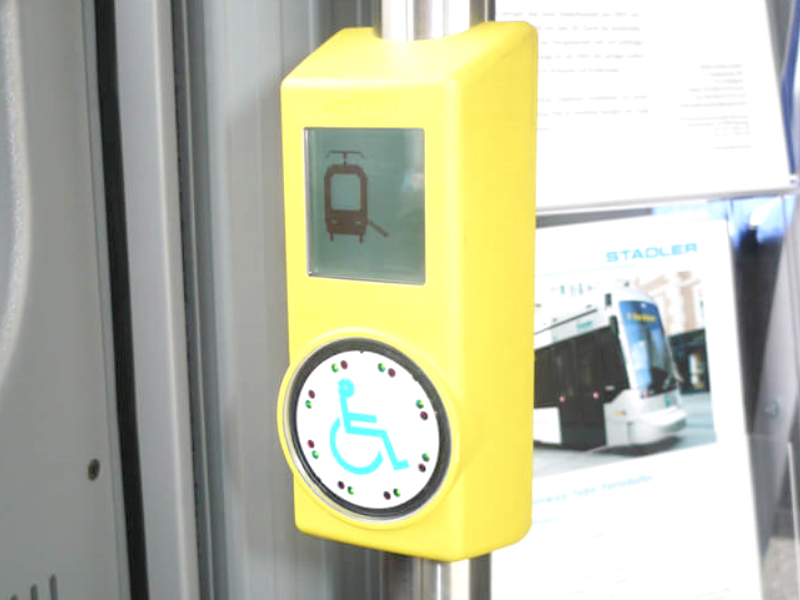

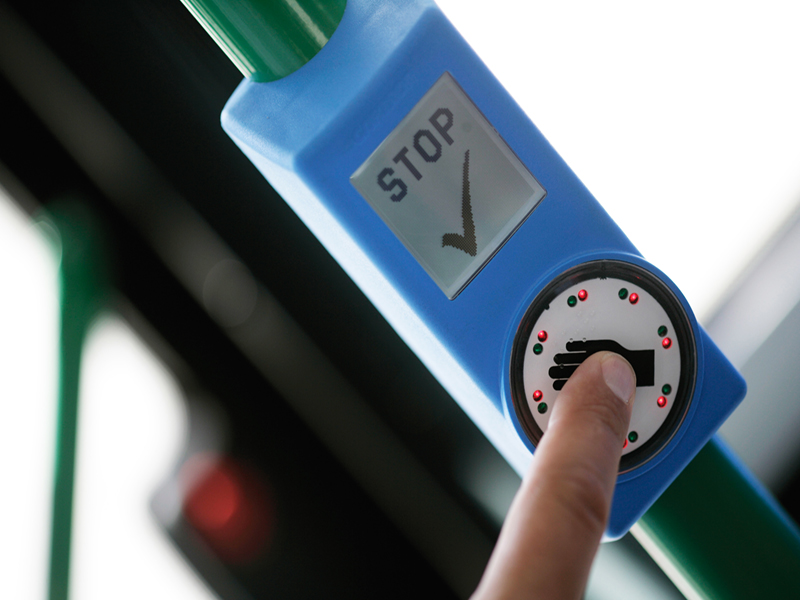

Grafiki aplikacji
Kolory obudowy
Czerwona obudowa (RAL 3020)- Żółta obudowa (RAL 1023)
- Obudowa zielona (RAL 6024)
- Obudowa niebieska (RAL 5017)
- Czarna obudowa (RAL 9017)
- Obudowa ciemnoszara B (RAL 7043)
Funkcje
Informacja akustyczna: sygnał dźwiękowy- Funkcja: dynamiczna (ograniczona długość sygnału)
- Wyjście przełączające: tranzystor PNP
Specyfikacje
| Napięcie zasilania |
24V DC |
| Sygnał wyjściowy |
Dynamiczny |
| Feedback optyczny |
16 diod LED o zmiennym kolorze (maksymalnie 2 kolory) |
| Metoda montażu |
montaż śrubowy |
| Połączenie |
JST 2.54, 3 pinowy (automatyczne) |
| Wyjście |
PNP |
| Temperatura robocza |
-30°C...+80°C |
| Materiał wykonania |
Poliwęglan (PC) |
| Materiał obudowy |
Poliamid (PA) |
Pasujące akcesoria
HWT-56-#
2-pinowy + 3-pinowy kabel JST dla HWT2 i HWT3
- dostępny w różnych długościach
- kabel wykonany z materiału trudnopalnego
- kabel 5-żyłowy
- wtyczka JST 2.54
ZASTOSOWANIE: TRANSPORT PUBLICZNY| AUTOMATYKA PRZEMYSŁOWA
CRM1-RW
Przekaźnik 110V z wyjściem NO / NC
- Wejście PNP
- Wyjście NO i NC
- Napięcie przełączające 110V
- Napięcie robocze 24V
ZASTOSOWANIE: AUTOMATYKA PRZEMYSŁOWA | USŁUGI BUDOWLANE
