SCB4 (Przycisk B)
Opis
Przycisk safeCAP B
- Powierzchnia dotykowa Ø 63 mm
- Montaż Ø 45 - 59 mm
- Kompatybilny z przekaźnikiem bezpieczeństwa MCR-225
- Certyfikat typu III C zgodny z DIN EN 13851
ZASTOSOWANIE: WYKRAWANIE | PRASY
- Optyczne informacje zwrotne
zielone diody LED (gotowy do użycia)
czerwone diody LED (przełączanie) - Kompatybilny z przekaźnikiem bepieczeństwa MCR 225
- 100% wodoodporny i olejoodporny - IP69K
Czujnik jest całkowicie zalany specjalną żywicą - Bez użycia siły
Wysoki komfort obsługi i ochrona nadgarstków
Pobieranie SCB4
Katalog "Sterowanie oburęczne safeCAP"
+ Pobierz EN
+ Pobierz CN
Sterowanie oburęczne safeCAP
+ Pobierz DE+ Pobierz EN
+ Pobierz CN
Instrukcja obsługi "safeCAP SC4" oraz PNOZ s6
+ Pobierz EN
+ Pobierz PL
Sterowanie oburęczne
+ Pobierz DE+ Pobierz EN
+ Pobierz PL
Usługi i Wsparcie
Grafiki produktu

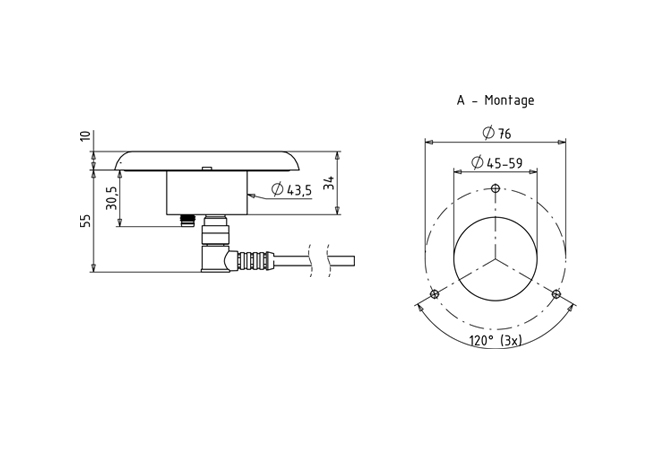

Rysunki techniczne
Grafiki aplikacji
Kolory obudowy
Żółta obudowa (RAL 1023)- Obudowa zielona (RAL 6024)
Funkcje
Wyjście przełączające: Przekaźnik PhotoMOS NO
Specyfikacje
| Napięcie zasilania |
24V DC |
| Sygnał wyjściowy |
Statyczny |
| Wyjście |
przekaźnik photoMOS, elektroniczny |
| Metoda montażu |
montaż śrubowy |
| Połączenie |
M12 |
| Feedback optyczny |
16 diod LED o zmiennym kolorze (maksymalnie 2 kolory) |
| Temperatura robocza |
0°C…+55°C (statyczne) |
| Materiał obudowy |
Polikarbonat (PC) |
| Materiał wykonania |
Poliwęglan (PC) |
Pasujące akcesoria
Przewódl połączeniowy SCB
Kabel do połączenia SafeCAP SCB4
- Kątowe złącze męskie M12
- Kabel 5-żyłowy
- szybki montaż
ZASTOSOWANIE: PUNCHING | PRASY
SCP-3 Protector
Osłona do montażu na profilu dla safeCAP SC4
- Ochraniacz wykonany z przezroczystego poliwęglanu
- Zabezpieczenie przed obejściem operacji oburęcznej
ZASTOSOWANIE: WYKRAWANIE | PRASY
SCMF-1
Uchwyt do safeCAP SC4
- Uchwyt wykonany z POM
- Do montażu pod kątem 30° do płaszczyzny
ZASTOSOWANIE: PRASY
