seria CHT

Opis

Różnorodny asortyment produktów CHT series firmy CAPTRON obejmuje przyciski pojemnościowe o wysokim komforcie obsługi i wyjątkowo długim okresie żywotności.

Przyciski charakteryzują się wytrzymałą w 100% wodoszczelną i olejoszczelną konstrukcją, odporną na surowe warunki otoczenia roboczego i najtrudniejsze warunki atmosferyczne.

Wszechstronność produktów CHT series umożliwia ich uniwersalne zastosowanie, na co wpływa również różnorodność kształtów, materiałów, rodzajów złączy, sposobów montażu, a także możliwość instalacji przycisków przy różnej głębokością montażowej. Przyciski spełniają ponadto wymogi określone w branżowych normach i wymaganiach.

Dostępne są wersje spełniające wymogi higieniczne z korpusem ze stali nierdzewnej i hartowanego szkła, dedykowane do zastosowań w sektorze ochrony zdrowia oraz w przemyśle produkcji napojów i artykułów spożywczych.

W związku z szeroką gamą produktów serii CHT firma CAPTRON oferuje swoim klientom indywidualne doradztwo w zakresie optymalnego doboru zgodnie z obowiązującymi specyfikacjami i normami.

CAPTRON – ekspert w zakresie innowacyjnych czujników i systemów

Pobieranie seria CHT

csm_CAPTRON-thumb-wp-ortner-reinraumtechnik_0553bad12a
Use Case "Ortner Reinraumtechnik"

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT3-4

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT3-5

SENSORtaster CHT-series

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT3-F

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT3-1 / CHT3-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT4-0

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT4-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT5-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT6-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT9-1

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT9-G

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT9-Y

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT51-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT61-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT74-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT93-1

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT1 (Transistorausgang)

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT1 (Relaisausgang)

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
Katalog "Kapazitive SENSORtaster"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-Redesign-CHT7-Flyer_cb8208f1f1
Przeprojektowany SENSORswitch CHT7

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-Redesign-CHT6-CHT61-Flyer_e3bb29592e
Przeprojektowany SENSORswitch CHT6-CHT61

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-Redesign-CHT51-CHT51-Flyer_15acadb8b9
Przeprojektowany SENSORswitch CHT5-CHT51

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitch-CHT5-51-Betriebsanleitung_6d5588d863
Betriebsanleitung CHT5-51-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-Thumb-SENSORswitch-CHT1-Instruction_2a4e8fd9eb
Instrukcja obsługi CHT1 z przekaźnikiem D-BA

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitch-CHT1-Instruction-1_6d4fb77d5c
Instrukcja obsługi CHT1 z przekaźnikiem P-BA

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitch-CHT1-Instruction_2a4e8fd9eb
Instrukcja obsługi SENSORswitch "CHT1" z przekaźnikiem B-BA

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitch-CHT1-Instruction-2_fcafe5af98
Instrukcja obsługi CHT1 bez przekaźnika BA

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitches-CHT4-Instruction_9aedb8cca4
Instrukcja obsługi SENSORswitch "CHT4"

SENSORtaster

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitches-CHT3-Instruction_9031918fd5
Instrukcja obsługi SENSORswitch "CHT3"

SENSORswitch

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitches-CHT1-Catalog_3970b0c886
Katalog "Pojemnościowe przyciski SENSORswitch CHT1-Serie"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Certyfikat SENSORswitch CHT9 „EN 45545”

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Certyfikat SENSORswitch CHT7 "EN 45545"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Certyfikat SENSORswitch CHT6 "EN 45545"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Certyfikat SENSORswitch CHT5 "EN 45545"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Certyfikat SENSORswitch CHT4 "EN 45545"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Certyfikat SENSORswitch CHT3 "EN 45545"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
TSI-PRM dokumentacja techniczna "SENSORswitch"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-Industrial-Automation-Brochure_96fdc46651
Broschüre "Industrie Automation"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Certyfikat dla normy ECE R 118

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_thumb_CAPTRON-Whitepaper-CRH380-de_bffbc9ce75
Biały papier "Projekt w Chinach"

SENSORswitch

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
Lista symboli "Czujniki pojemnościowe SENSORswitch"

SENSORswitch

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL

NAJWAŻNIEJSZE CECHY

  • Przełączanie dotykowe
    Wysoki komfort obsługi, nie ma potrzeby wciskania przycisku.
  • Bardzo długi okres żywotności
    Kilkaset milionów cykli przełączania
  • Duży wybór
    powierzchni dotykowych przycisków, korpusów i wzorów
  • Przyciski w 100% wodoszczelne i olejoszczelne – IP69K
    Czujnik jest całkowicie zalany specjalną żywicą
  • Odporność na uderzenia i akty wandalizmu
    Przycisku nie jest w stanie zniszczyć płomień zapalniczki, ani też uderzenia w powierzchnię dotykową przycisku
  • Wersja spełniająca wymogi higieniczne (w zależności do wariantu)
    Zgodna z normą DIN EN 1672-1/2
  • Sygnalizacja
    Optyczna (16 diod LED), akustyczna (sygnał dźwiękowy) i mechaniczna (wibracja)
  • Możliwości indywidualnego projektowania
    Możliwość wyboru spośród wielu symboli i piktogramów, także na specjalne zamówienie klienta

Serie produktów

csm_CAPTRON-SENSORswitches-CHT1-series_4653f590d5

CHT1

    • Powierzchnia przełączania Ø 20mm
    • Mocowanie śrubowe i zatrzaskowe
    • Obudowa ze stali nierdzewnej (zgodność z normami higienicznymi)
    • Optyczna informacja zwrotna
csm_CAPTRON-SENSORswitches-CHT3-series-2_3005b63c99

CHT3

    • Powierzchnia przełączania Ø 50 mm
    • Montaż śrubowy
    • Montaż płaski na panelu - wysokość 3,3 mm
    • Optyczne i dotykowe informacje zwrotne
csm_CAPTRON-SENSORswitches-CHT4-series_f33adf3aad

CHT4

    • Powierzchnia przełączania Ø 63 mm
    • Montaż śrubowy
    • Opcjonalna metalowa obudowa
    • Optyczne, akustyczne i dotykowe informacje zwrotne
csm_CAPTRON-SENSORswitches-CHT5-series_48b5875046

CHT5

  • Powierzchnia przełączania Ø 63 mm
  • Mocowanie samoprzylepne od tył
  • Operacja dwustronna
  • Optyczna informacja zwrotna
csm_CAPTRON-SENSORswitches-CHT51-series_91ddec3791

CHT51

  • Powierzchnia przełączania Ø 63 mm
  • Montaż samoprzylepny do szyb zespolonych (podwójne szkło)
  • Operacja dwustronna
  • Optyczna informacja zwrotna
csm_CAPTRON-SENSORswitches-CHT6-series_ec43733d06

CHT6

  • Powierzchnia przełączania Ø 63 mm
  • Mocowanie samoprzylepne za szkłem
  • Funkcjonowanie jednostronne
  • Optyczna informacja zwrotna
csm_CAPTRON-SENSORswitches-CHT61-series_256a6d1fdd

CHT61

  • Powierzchnia dotykowa Ø 63 mm
  • Montaż samoprzylepny do )szyb zespolonych (podwójne szkło)
  • Funkcjonowanie jednostronne
  • Optyczna informacja zwrotna
csm_CAPTRON-SENSORswitches-CHT7-series_6b1506e80f

CHT7

  • Powierzchnia przełączania Ø 63 mm
  • Mocny montaż na gładkich powierzchniach
  • Użycie jednostronne
  • Optyczne i dotykowe informacje zwrotne
csm_CAPTRON-SENSORswitches-CHT9-series-3_cd7a597f35

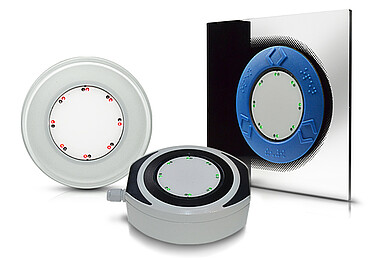

CHT9

    • Powierzchnia aktywna Ø 63 mm
    • Mocny montaż na gładkich powierzchniach
    • Użycie jednostronne
    • Optyczne, akustyczne i dotykowe informacje zwrotne
