SC4

Opis

Pojemnościowe, dwuręczne sterownia bezpieczeństwa serii SC4 umożliwiają bezpieczną i bez naciskania pracę ciężkich maszyn i systemów automatyki przemysłowej, spełniając najwyższe wymagania bezpieczeństwa kategorii 4 w ramach PL e zgodnie z DIN EN ISO 13849-1.

CAPTRON dostarcza serię SC4 w zestawach Basic, Protect i Complete. Dodatkowe elementy bezpieczeństwa, takie jak Protector lub pulpit sterowniczy, zapewniają również ochronę przed zakłóceniami zewnętrznymi i spełniają wszystkie wymagania dotyczące dwuręcznego sterowania bezpieczeństwem zgodnie z DIN EN 13851.

Pojemnościowe dwuręczne sterwonia bezpieczeństwa są specjalnie zaprojektowane do codziennego, ergonomicznego, długotrwałego użytkowania i zapewniają ekstremalną trwałość, niezawodność i solidność. Obszar dotykowy ma średnicę 63 mm, dzięki czemu jest bardzo duży i łatwy w użyciu. Użytkownik otrzymuje optyczną informację zwrotną za pośrednictwem 8 czerwonych i 8 zielonych diod LED.

CAPTRON może udzielić indywidualnej porady, abyś mógł wybrać idealny produkt do wymaganych specyfikacji i zastosowań. Skontaktuj się z nami: wsparcie CAPTRON.

Pobieranie

csm_SafeCap-A_a2625bb14d
STEP: safeCAP SC4 (Przycisk A)

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_SafeCap-B_ade9747828
STEP: safeCAP SC4 (Przycisk B)

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_SafeCap_Bedienpult_1_6595fb5687
STEP: safeCAP Panel Sterowania 1

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_SafeCap_Bedienpult_2__ohne_SC4__617733fc9e
STEP: safeCAP Panel Sterowania 2 (bez SC4)

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_safeCAP_Bedienpult_2_9be3502fba
STEP: safeCAP Panel Sterowania 2

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-SC4-Information_d79c15f280
safeCAP SC4 informacja o długości przewodu

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
Instrukcja obsługi "safeCAP SC4" oraz MCR-225

Sterowanie oburęczne

+ Pobierz DE
+ Pobierz EN
csm_thumb-safeCAP-SC4-Instruction-PNOZ-s6_042f08c83d
Instrukcja obsługi "safeCAP SC4" oraz PNOZ s6

Sterowanie oburęczne

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL

Usługi i Wsparcie

Poproś o wycenęCentrum pobieraniaPomoc techniczna

Kluczowe parametry

  • W 100% wodo- i olejoodporny
    Klasa ochrony IP69K, całkowicie uszczelniona w żywicy odlewniczej
  • Niezwykle długa żywotność
    Ponad 100 milionów cykli przełączania
  • Odporny na uderzenia - bardzo wytrzymały
    Stopień ochrony IK08, nie może zostać zniszczony
    przez płomień zaplniczki uderzenia w powierzchnię przycisku
  • Sprawdzenie obiektu obcego
    Rozpoznaje przeszkody
  • Kontrola zanieczyszczeń
    Rozpoznaje zanieczyszczenie
  • Czujnik dotyku
    Maksymalna łatwość użytkowania, bez wysiłku, bez obciążenia nadgarstków
  • Certyfikat bezpieczeństwa
    Zgodnie z PL e (DIN EN ISO 13849-1, EN 13851)

Produkty

csm_CAPTRON-two-hand-safety-control-safeCAP-SC4-SCA_f4ea314ff0

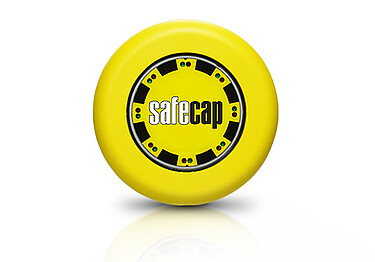

SCA4 (Przycisk A)

Przycisk safeCAP A

  • Powierzchnia dotykowa Ø 63 mm
  • Montaż Ø 45 - 59 mm
  • Kompatybilny z przekaźnikiem bezpieczeństwa MCR-225
  • Certyfikat typu III C zgodna z DIN EN 13851


ZASTOSOWANIE: WYKRAWANIE | PRASY

Produkty
csm_CAPTRON-two-hand-safety-control-safeCAP-SC4-SCA_f4ea314ff0

SCB4 (Przycisk B)

Przycisk safeCAP B

  • Powierzchnia dotykowa Ø 63 mm
  • Montaż Ø 45 - 59 mm
  • Kompatybilny z przekaźnikiem bezpieczeństwa MCR-225
  • Certyfikat typu III C zgodny z DIN EN 13851


ZASTOSOWANIE: WYKRAWANIE | PRASY

Produkty
csm_CAPTRON-two-hand-safety-control-safeCAP-SC4-MCR-225_a0c2e9d8f0

MCR-225 (Przekaźnik)

Przekaźnik dla SC4 oraz SC30 (Dual Channel)

  • Wejścia dla SCA4 + SCB4; SC30 (Dual Channel)
  • Wyjście: 2 NO i 1 NC
  • Przez pętlę sprzężenia zwrotnego Y1 - Y2 Monitorowanie zewnętrznych styczników pod kątem powielania i wzmacniania styków
  • Odporność na przepięcia i zwarcia

ZASTOSOWANIE: WYKRAWANIE | PRASY

Produkty
csm_CAPTRON-Two-hand-safety-control-safeCAP-SC4-Set-Basic_f00d36f804

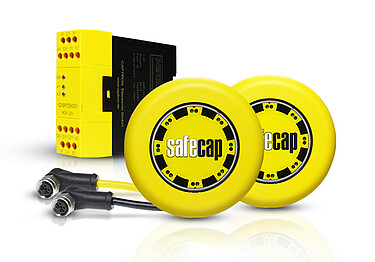

SC4 SET Basic

Przyciski safeCAP A i B oraz przekaźnik bezpieczeństwa

  • Dwa przyciski (SCA4, SCB4)
  • Przekaźnik bezpieczeństwa MCR-225
  • Dwa kable połączeniowe (LKW-SCA, LKW-SCB)

ZASTOSOWANIE: WYKRAWANIE | PRASY

Produkty
csm_CAPTRON-Two-hand-safety-control-safeCAP-SC4-Set-Complete_40edf2ecb7

SC4 SET Complete

Zestaw SC4 z panelem sterowania z tworzywa sztucznego

  • Dwa przyciski (SCA4, SCB4)
  • Przekaźnik bezpieczeństwa MCR-225
  • Dwa kable połączeniowe (LKW-SCA, LKW-SCB)
  • Panel sterowania wykonany z tworzywa sztucznego (opcja: aluminium)


ZASTOSOWANIE: WYKRAWANIE | PRASY

Produkty
csm_CAPTRON-Two-hand-safety-control-safeCAP-SC4-Set-Protect_14e14a5f6f

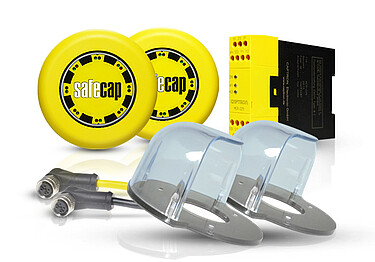

SC4 SET Protect

zsetaw SC4 z osłonami z tworzywa

  • dwa przycyski (SCA4, SCB4)
  • przekaźnik MCR-225
  • Dwa przewodyl (LKW-SCA, LKW-SCB)
  • Dwie osłony SCP-4



ZASTOSOWANIE: WYKRAWANIE | PRASY
