CHT5

Opis

Przyciski pojemnościowe CHT5 SENSORswitch są przeznaczone do przełączania przez szybę i  w przeciwieństwie do przycisków mechanicznych nie zużywają się. Są skonstruowane do pracy z dwóch stron i dlatego mogą być używane od wewnątrz i od zewnątrz pojazdu lub budynku. Do ich instalcji nie jest wymagany otwór w szybie. Przemysłowa taśma klejąca umożliwia łatwe klejenie.

Przyciski CHT5 SENSORswitch są odpowiednie jako przyciski otwierania drzwi w transporcie pasażerskim i technologii budowlanej podczas ciągłej pracy o wysokiej częstotliwości. Użytkownik otrzymuje optyczne informacje zwrotne za pośrednictwem 16 jasnych diod LED. Zgodny z wymaganiami TSI-PRM dla osób o ograniczonej mobilności, pierścień zewnętrzny może być wyposażony w alfabet Braila i wypukłe piktogramy.

CAPTRON może udzielić porad indywidualnych, abyś mógł wybrać idealny produkt z serii CHT5 dla wymaganych specyfikacji i zastosowań. Skontaktuj się z nami: Wsparcie CAPTRON

Pobieranie

csm_CAPTRON-thumb-set-configuration-manual_a84f8c207e
SENSORtaster Konfiguration CHT5-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
Katalog "Kapazitive SENSORtaster"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-Redesign-CHT51-CHT51-Flyer_15acadb8b9
Przeprojektowany SENSORswitch CHT5-CHT51

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitch-CHT5-51-Betriebsanleitung_6d5588d863
Betriebsanleitung CHT5-51-2

+ Pobierz DE
+ Pobierz EN
csm_CAPTRON-Thumb-Certificate-SENSORswitches-EN-45545_9abee0c15d
Certyfikat SENSORswitch CHT5 "EN 45545"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
TSI-PRM dokumentacja techniczna "SENSORswitch"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_CAPTRON-Thumb-Industrial-Automation-Brochure_96fdc46651
Broschüre "Industrie Automation"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
csm_CAPTRON-Thumb-ECE-R118_2441f57ac9
Certyfikat dla normy ECE R 118

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitches-Symbol-List_a6e166b498
Lista symboli "Czujniki pojemnościowe SENSORswitch"

SENSORswitch

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL

Kluczowe parametry

    • Samoprzylepne
      Nie wymaga śrub.
    • Przełączanie przez pojedyncze szkło
      Nie ma potrzeby wiercenia otworów w szybach.
    • Sterowanie dwustronne
      Może być aktywowany od wewnątrz i zewnątrz.
    • Informacje zwrotne
      Wizualna informacja zwrotna za pośrednictwem 16 diod LED.
    • Wandaloodproność
      Czujnik nie może zostać zniszczony
      przez płomień zapalniczki lub silne uderzenia.
    • 100% wodo- i olejoodporny - IP69K
      Czujnik całkowicie zalany w żywicą.
    • Wysoka żywotność
      Ponad 100 milionów cykli (wyjście tranzystorowe).
    • Brak barier
      Brail i wypukłe szewrony na kolorowym pierścieniu,
      powierzchnia robocza 25 cm².
    • Certyfikat TSI-PRM (w zależności od modelu)
      Na mocy dyrektywy 1300/2014.

Produkty

csm_CAPTRON-SENSORswitches-CHT5-2-Standard_531e91d263

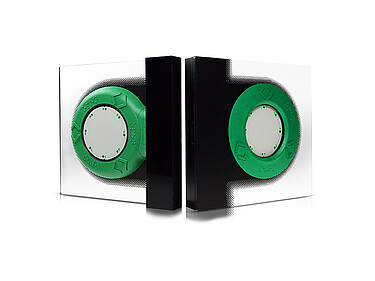

CHT5-2 (Standard)

Użytkowanie dwustronne przez pojedyńczą szybę

  • Powierzchnia dotykowa Ø 63 mm
  • montaż klejony
  • 14 mm wysokości wewnątrz
  • 3,2 mm wysokości na zewnątrz
  • Nachylenie profilu 90°



ZASTOSOWANIE: TRANSPORT PUBLUCZNY | BUDOWNICTWO

csm_CAPTRON-SENSORswitches-CHT5-2-Profileangle_3732382deb

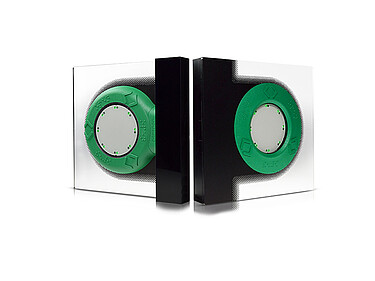

CHT5-2/#° (Skośne krawędzie)

Funkcja dwustronna na pojedynczym szkle

  • Powierzchnia dotykowa Ø 63 mm
  •  montaż klejony
  • 14 mm wysokości wewnątrz
  • 3,2 mm wysokości na zewnątrz
  • Nachylenie profilu 84 °, 80 °, 60 °



ZASTOSOWANIE: TRANSPORT PUBLICZNY | BUDOWNICTOW
